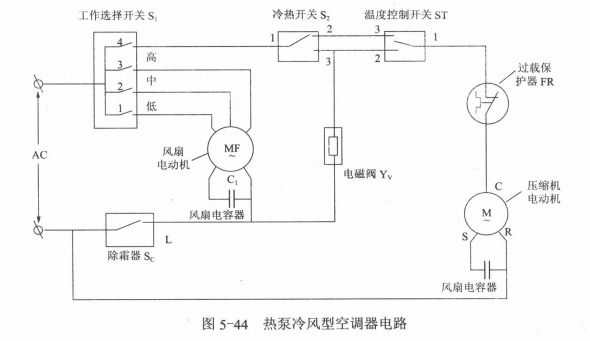

圖5-44是帶有除霜器的熱泵冷風型空調器的電路原理圖。整個空調器裝有工作選擇開關(S)、風扇電動機(MF)、壓縮機電動機(M)，溫度控制器(ST)、冷熱風開關(S2)以及電磁閥(Yv)和除霜器(Sc)。S1開關控制壓縮機電動機電源和風扇電動機的高、中、低速轉動，壓縮機運轉后空調器送出是冷風還是熱風，由S2控制。制冷時，空調器送出的是冷風，電路狀態如圖所示。此時電磁換向閥電路不通，制冷劑經室內吸熱后流向室外散熱，使室內溫度下降。室內側的熱交換器起蒸發器作用，室外側熱交換器起冷凝器作用。當室溫下降到預定值，溫度控制器動作觸點(1~3)分斷，壓縮機電動機電源切斷，空調器停止制冷。
制熱時，擰動S2(1~3)接通電磁換向閥的電磁線圈通電，引起鐵芯和滑閥動作，從而改變制冷劑的流向,實現室內制熱。室內溫度上升到預定值時,溫度控制器動作觸點(1~27跳開，壓縮機電動機停止運行，空調器停止制熱。
除霜器的工作原理如下:
在制熱過程中，若室外空氣溫度較低(一般在使觸點0~5℃以下)，室外側的蒸發器就會結霜，影響熱量交換，降低制熱效率。除霜器是利用感溫包來感溫，感溫包安裝在室外側熱交換器的側面銅管上,感受銅管及周圍環境溫度，當溫度達到0℃時，除霜器(Sc)動作，切斷電磁換向閥電源。電磁閥換向，使空調器變成制冷循環，這樣，室外熱交換器表面的霜就會被高溫制冷劑蒸氣融化。同時,電動機電源也被切斷,風肩停止轉動,防止向室內送冷風。除霜后，溫度上升，除霜器動作恢復原來狀態，空調器又變制熱狀態。
