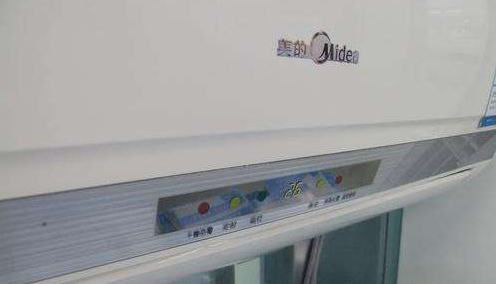

故障說明:美的KFR-23GW/DY-X (E5)空調器，將電源插頭插入電源插座，一段時間以后，在不使用遙控器的情況下，蜂鳴器響一聲，空調器自動啟動，顯示板組件上顯示設定溫度為24℃，室內風機運行;約30s后蜂鳴器響一聲，顯示板組件顯示窗熄滅，空調器自動關機，室內風機處于“干燥”功能繼續運行，但30s后，蜂鳴器再次響一聲，顯示窗顯示為24℃，空調器又處于開機狀態。如果不拔下空調器的電源插頭，空調器將反復地進行開機和關機操作指令，同時空調器不制冷。

1.測量 CPU⑩腳電壓

德州空調器開關機有兩種控制程序:一是使用遙控器控制，二是主板應急開關電路。本例維修時取下遙控器的電池，遙控器不再發送信號，空調器仍然自動開關機，排除遙控器引起的故障，應檢查應急開關電路。

使用萬用表直流電壓擋，黑表筆接地(實接應急開關按鍵外殼鐵皮)，紅表筆接CPU引腳(實接短路環J5。相當于接⑩腳)，測量電壓。正常待機狀態即按鍵SW1未按下時，CPU⑩腳電壓為5V，實測電壓在1-4V跳動變化，說明應急開關電路出現漏電故障。
