故障說明:海信KFR-25G W空調器，遙控開機后室內風機運行，但壓縮機和室外風機均不運行，顯示板組件上的“運行”指示燈也不亮。在室內機接線端子上測量壓縮機與室外

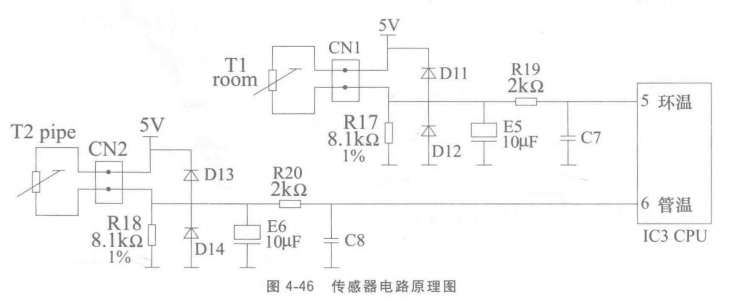

德州風機供電電壓為交流0V,說明室內機主板未輸出供電。根據開機后“運行”指示燈不亮，說明輸入部分電路出現故障，CPU檢測后未向繼電器電路輸出控制電壓，因此應檢查傳感器電路，電路原理圖參見圖4-46。

1.測量環溫和管溫傳感器插座分壓點電壓  使用萬用表直流電壓擋，將黑表筆接地(本例實接復位集成塊34064地腳)，紅表筆接插座分壓點，測量電壓(此時房間溫度約25℃)。兩個插座的電壓值均應接近2. 5V,測量環溫傳感器分壓點電壓約2. 5V，管溫傳感器分壓點電壓為4. 1V，實測說明環溫傳感器電路正常，應重點檢查管溫傳感器電路。

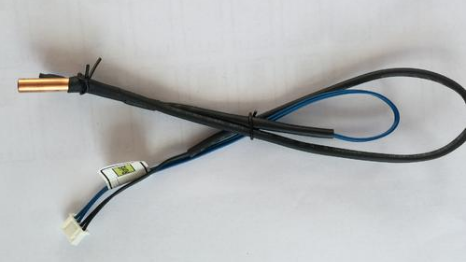

2.測量管溫傳感器阻值  斷電并將管溫傳感器從蒸發器檢測孔抽出(防止蒸發器溫度影響測量結果)，等待一定時間使傳感器表面溫度接近房間溫度后，再使用萬用表電阻擋測量插頭兩端，正常阻值應接近5kΩ，實測阻值約為1kΩ，說明管溫傳感器阻值變小損壞。

說明:本例空調器傳感器使用型號為25℃ /5kΩ。

維修措施:更換管溫傳感器，更換后上電測量管溫傳感器分壓點電壓為直流2. 5 V，和環溫傳感器相同，遙控開機后，顯示板組件上的“電源”指示燈、“運行”指示燈點亮，室外風機和壓縮機運行，空調器制冷正常。

應急措施:在夏季維修時，如果析時沒有配件更換，而用戶又十分著急使用，可以將環溫與管溫傳感器捕頭互換，并將環溫傳感器探頭插在蒸發器內部，管溫傳感器探頭放在檢測溫度的支架上。開機后空調器能應急制冷，但沒有溫度自動控制功能(即空調器不停機一直運行)，應告知用戶待房間溫度下降到一定位后，需要使用遙控器關機或拔下空調器電源插頭。
