故障說明:海信KFR-25GW空調器，將空調器電源插頭插在插座上后，空氣開關隨即跳閘斷開，說明空調器電控系統有短路故障。
測量電源插頭N與地阻值 使用萬用表電阻擋，2個表筆分別接電說插頭N與地端子測量阻值，正常應為無窮大，實測阻值約100Ω，確定空調器存在短路故障。
為區分故障點在室內機還是在室外機，將室外機接線端子上引線全部取下，并保持互不相連，再次測量電源插頭N與地端子限值已為無窮大，說明室內機和連接線附位正常，故障點在室外機。
測量室外機接線端子上N與地阻值 使用萬用表電阻擋，黑表筆接地（實接室外機外殼固定螺釘）、紅表筆接室外機接線端子上2N端子測量阻值，正常應為無窮大，實測結果約100Ω，確定室外機存在短路故障。

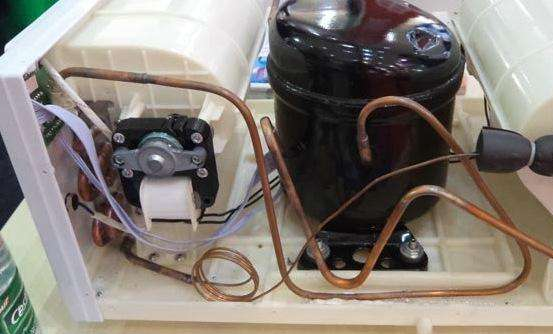

由于室外機電控系統負載有壓縮機、室外風機、青島四通閥線圈，而壓縮機最容易發生短路故障，因此拔下壓縮機的3根引線，再次測量2N端子與地阻值已為無窮大，說明室外風機和四通閥線圈正常，故障點在壓縮機。
