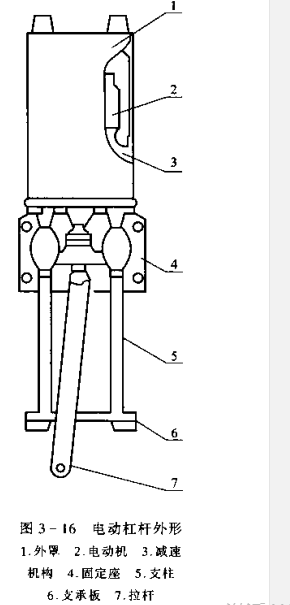

制冷電動杠桿的外形如圖3一16所示。其控制部分以及動作原理，與電動閥相同.只是其調節機構是風門。它的工作過程是:通過電動機驅動減速機構.并傳遞到絲桿，再借助拉桿上的軸栓帶動調節風門來改變被調管路中的流通面積，達到調節的目的。當閥到達極限位置時，通過內裝限位開關自動切斷執行電動機電源。

電動杠桿主要用于空調系統調節風門位置.以改變空氣流通面積，從而調節風量或風量比例。
