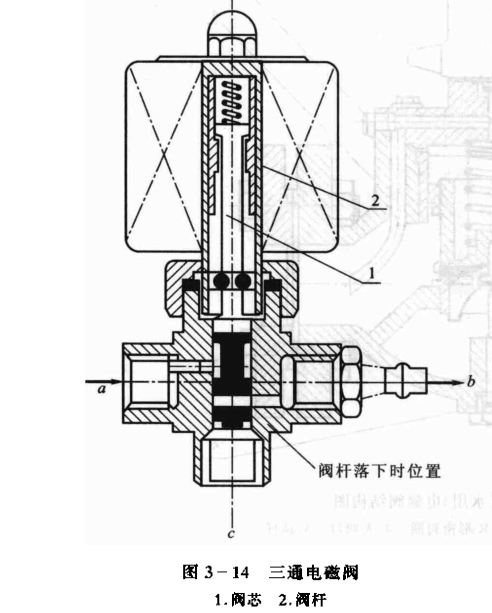

三通電磁閥也是直接啟閉式電磁閥，用于制冷系統作為制冷壓縮機氣缸卸載裝置的油路控制。其工作原理與ZCL一3型兩通電磁例相同，結構如圖3一14所示。

長沙三通電磁閥與ZCL-3型兩通電磁閥的區別，就是三通電磁閥有三個通道口，即a,b和c三個通道口，并且進口a和出口b不在同一水平面上，。口在下邊。電磁閥線圈通電，閥桿提起，這時b,c通道口接通。而卜、。通道口與a通道口不通;電磁閥斷電，閥桿下落，閥芯把c通道口堵死，a通道口和b通道口連通。由于鐵心只能有兩個位rt，所以三個通道口不能同時連通。可以看出，a通道口和C通道口在任何情況下都是不通的。三通電磁閥的使用、安裝要求與ZCL-3型兩通電磁閥相同。
