凍結物冷藏間的蒸發器目前大多采用光滑排管，一般以掃霜為主，只有在冷藏貨物出空以后才進行熱氨融霜。為了簡化系統，只裝手動融霜熱氨閥門。因此這類冷藏間的自動控制只是在供液和回氣管路上專設電磁主閥.由溫度控制器控制閥的開閉而保持庫溫的恒定。

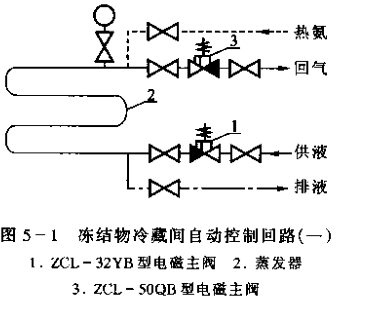

自動控制回路和原理方框圖如圖5-1所示

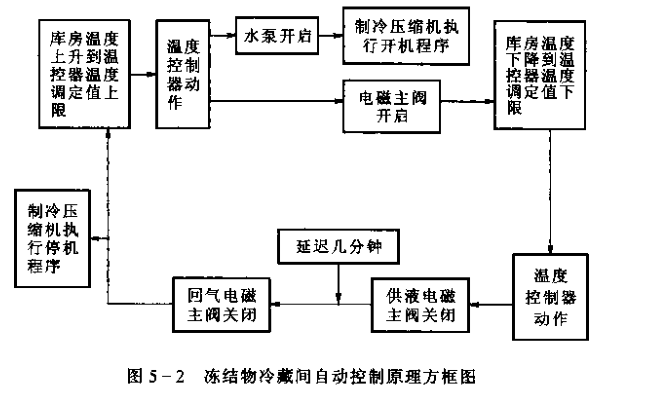

當冷間溫度升至溫度控制器的設定值上限時，溫度控制器動作，指令電磁閥1,3開啟，向蒸發器2供液，冷間開始降溫;當冷間溫度降至下限時，溫度控制器又指令電磁閥1關閉，延時數分鐘后.再關閉電磁主閥3。其控制原理方框圖如圖5一2所示。

回氣電磁主閥延時關閉的目的主要是:

①在降溫過程中制冷劑液體在管道內流動，當庫溫降到下限時.若突然同時把兩端的閥門關閉，由于慣性的作用會引起“水錘”現象，這是需要避免的。

②延時關閉回氣電磁主閥可使排管內制冷劑液體的存留量減少，這樣在排管停止工作期間不會由于庫溫的升高而使排管中的壓力升得過高，以致造成閥門誤動作或使排管遭到破壞。

回氣電磁主閥3全開時開閥的壓力損失.對蒸發溫度低于一30℃的系統來說，相當于將蒸發溫度降低了2-3℃，這是很不利的.應采取措施消除此壓力損失。
