根據溫度控制器的結構可分為壓力式和非壓力式兩類，采用壓力作用的溫控器有波紋管式、膜盒式溫控器，非壓力式的溫控器有電子溫控器。空調器中的溫度控制器可對房間的溫度進行自動控制，使空調器房間的溫度保持在某一個范圍內。空調器上常用的溫控器有如下3種。

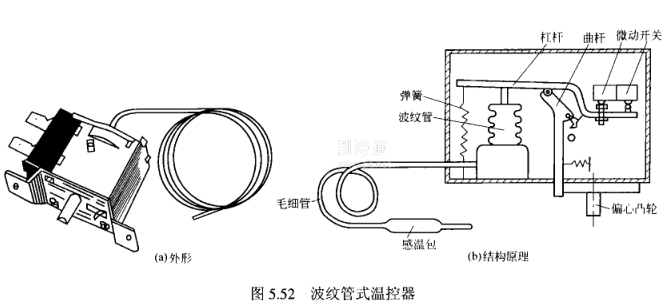

(1)波紋管式溫控器。窗式空調器上多采用這種溫控器。這是一種壓力式溫控器，其外形和結構如圖5.52所示。感溫包、毛細管和波紋管中充有感溫劑。感溫包置于空調器回風口，能直接感受室內溫度。當室內溫度發生變化時，波紋管伸長或縮短，通過杠桿結構控制微動開關的開、關，進而控制壓縮機的轉、停，使室溫保持在一定范圍內。

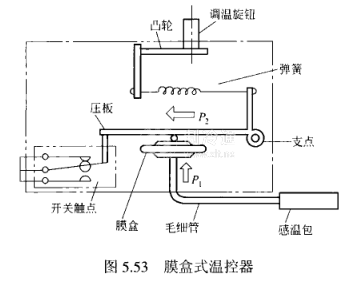

(2)膜盒式溫控器。膜盒式溫控器的結構如圖5.53所示，膜盒式與波紋管式溫控器的結構類似，作用原理相同，只是把波紋管改為膜盒。

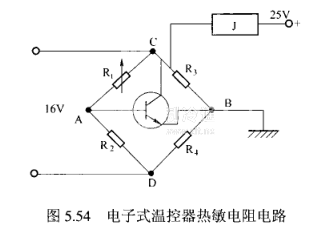

(3)電子式溫控器。電子式溫控器通常以具有負溫度系數的熱敏電阻作為感溫元件，并與集成電路配合使用。為了提高溫控器的靈敏度，常將熱敏電阻接在電橋電路中，如圖5.54所示。圖中R₁為熱敏電阻，其他電阻為定值電阻，J為繼電器。其工作原理與電冰箱上用的電子式溫控器相同。
