由于商場中儲存各種食品的需要.要求制冷裝置的溫度各不相同，把這些制冷裝置的室內機組連接到同一臺壓縮冷凝機組上，組成了不同蒸發溫度的多制冷櫥柜組合系統。不同蒸發溫度的蒸發器共用一根回氣管路時，由于4個蒸發器的制冷劑蒸發壓力各不相同，而壓縮機的吸氣壓力是保持與蒸發溫度最低的制冷裝置的蒸發壓力相一致。在制冷系統運行時，為了維持每一臺制冷裝置所必需的蒸發溫度(蒸發壓力)，在蒸發溫度較高的制冷裝置的蒸發器出口管路上裝蒸發壓力調節閥(即背壓閥)，這樣可以保證高溫柜的蒸發器內維持所需的蒸發壓力(蒸發溫度)，這樣不僅可以滿足各個裝置中的溫度要求，而且有利于整個制冷系統經濟性的提高。對于多個在不同蒸發溫度下工作的蒸發器，組合起來連接到同一根回氣管路上時，在制冷壓縮機停機時，各蒸發器的壓力很快就會平衡。這樣就有可能使溫度高的蒸發器中的制冷劑氣體流到蒸發溫度最低的蒸發器中去冷凝，當壓縮機再次啟動時會造成液擊事故。因此為防止液擊事故的發生，應在蒸發N度最低的制冷裝置蒸發器的出口管路上裝止回閥。

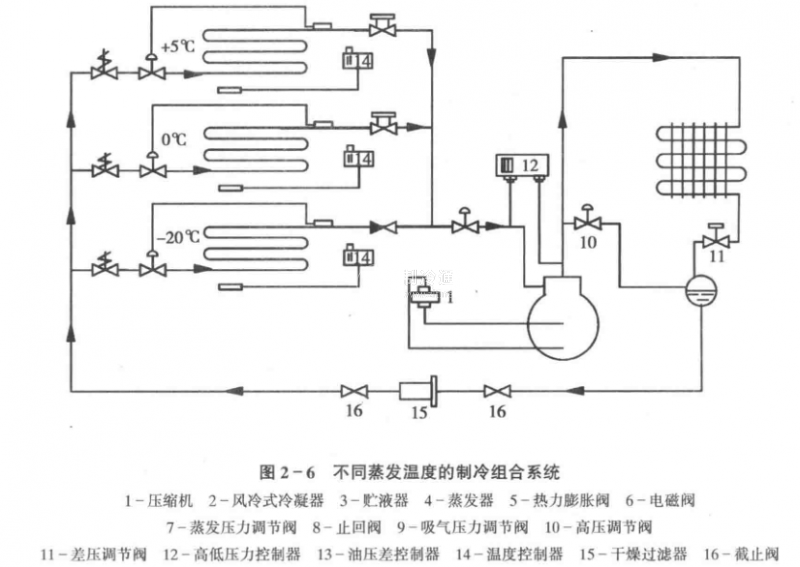

圖2一6所示為不同蒸發溫度的制冷組合系統。在這一制冷系統中，蒸發壓力調節閥7裝在兩個高溫蒸發器的出口管路上，而在溫度最低的蒸發器的制冷劑出口管路上裝止回閥8，這樣就可以保證每一個不同溫度的蒸發器，能在各自的蒸發壓力下工作，以滿足儲藏各種食品的需要。

    每個制冷裝置的柜內溫度，通過各自的溫度控制器14進行控制。溫度控制器一般為雙位控制器，當冷柜溫度達到控制溫度的下限位時，溫度控制器的觸點動作，通過控制電路，控制該制冷裝置蒸發器的供液電磁閥關閉;當冷柜溫度達到控制溫度的上限值時，溫度控制器就控制該制冷裝置蒸發器的供液電磁閥打開。當所有冷柜中的溫度都達到控制溫度的下限值時，通過低壓控制器來控制壓縮機停機。

吸氣壓力調節閥9用來控制壓縮機的吸氣量.當制冷系統開始啟動時，使壓縮機的吸氣節流，以防止壓縮機電機過載。高壓調節閥10和差壓調節閥11是對風冷式冷凝壓力進行調節，當冬季外界環境溫度降低時，減少?gòu)睦淠髦信懦龅囊后w量，同時將部分排氣直接排入貯液器中，以防止冷凝壓力過低。高低壓力控制器的高壓部分用來防止壓縮機的排氣壓力過高，低壓部分用來防止壓縮機的吸氣壓力過低，同時還起到自動控制壓縮機開停機的作用。

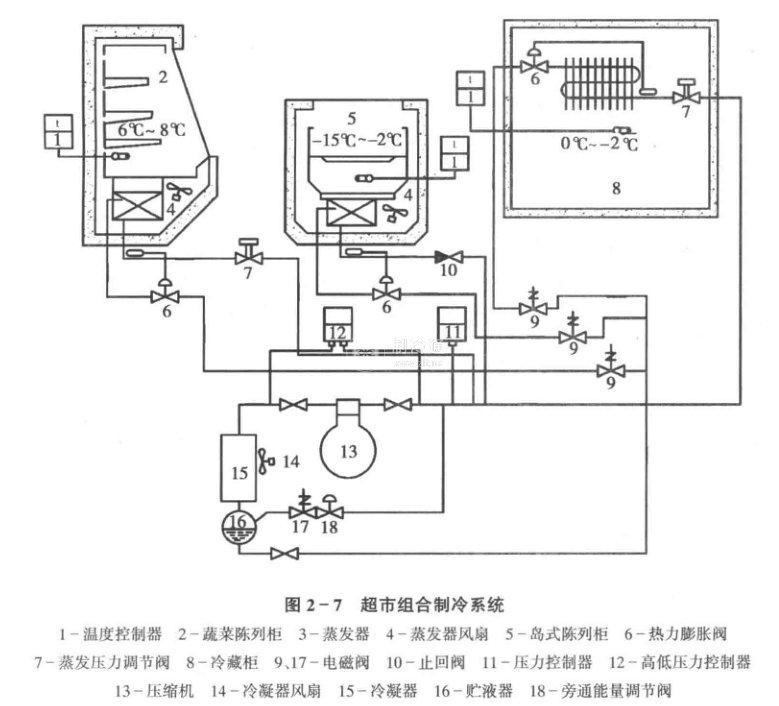

    圖2一7所示為超市中的速凍食品陳列柜、疏菜柜及冷藏柜組成的組合制冷系統圖。在蒸發溫度較高的兩個制冷櫥柜的蒸發器出口管路上，裝“閥前”壓力調節閥，即蒸發壓力調節閥，而在蒸發溫度低的制冷櫥柜的蒸發器出口管路上裝止回閥。侮個制冷櫥柜的溫度，通過各自的溫度控制器進行控制，當某一冷柜內的溫度達到規定的下限值時，溫度控制器就控制該冷柜的供液電磁閥關閉，停止向該蒸發器中供應制冷劑，以維持其溫度的恒定。當一個或兩個制冷櫥柜達到要求溫度時，而壓縮機的吸氣容積并沒有改變，所以就使吸氣壓力下降。當吸氣壓力減低到壓力控制器11的控制壓力時，壓力控制器就控制電磁閥17開啟。壓縮機的排氣經過旁通能量調節閥，進入到回氣管路，以減少進入冷凝器的制冷劑流量，相應減少了制冷量，以滿足負荷的需要。當三個制冷櫥柜的溫度都達到規定的下限值時，供液電磁閥全部關閉，此時，壓縮機的吸氣壓力繼續下降，當其達到壓力控制器12的低壓斷開壓力位時，壓力控制器就控制壓縮機停機
