氟利昂系統管道的設計和氨系統相比較，設計步驟和內容是一致的，但由于受制冷劑工質本身特性的影響，對系統的管道設計有特殊的要求，特別是對回汽管道的設計，有著比氨系統的回管道設計嚴格得多的要求。

氟利昂系統對管材和閥件的要求

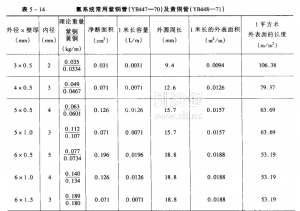

1、氟利昂制冷系統的管道，多采用紫銅管或無縫鋼管，當管徑再20mm以下時，多用紫銅管，而當管徑較大時，為節省有色金屬，國內目前一般多采用無縫鋼管，應用紫銅管的優點是易于彎曲成型，且其流動阻力損失較小，但價格要比無縫鋼管貴得多，系統管壁厚度決定于制冷系統的工作壓力、管徑、管材的應力，常用的通關規格部分見表5-14。

2、由于氟利昂的滲透性較強，且泄漏時不易發現，所以氟利昂系統的閥門應采用專用的，且一般不設手輪，加防漏蓋帽，規格較小的閥門都采用銅制閥門。
