一、雙門直冷式雙溫單控電冰箱

    該系統在冷凍室和冷藏室中各設一個獨立的蒸發器，兩個蒸發器在系統中串聯，在箱門框設防露管，以防門框結露，并設有除霜水加熱器。

二、直冷式雙門抽屜式電冰箱

    冷凍室采用擱架式蒸發器，生熟或不同食品貯存在不同抽屜中，互不串味，溫度較均勻，冷凍速度快，結霜少，降低能耗，而且存、取食品互不影響。

三、節能式電冰箱

節能式電冰箱，無論是雙門還是多門，其制冷系統基本相同。空氣通過風扇經過翅片管式蒸發器進行強迫對流，通過風道和風門溫控器對冷空氣進行分配和控制，滿足冷凍室、保鮮室、冷藏室的不同溫度要求。

四、直冷式雙循環節能型電冰箱

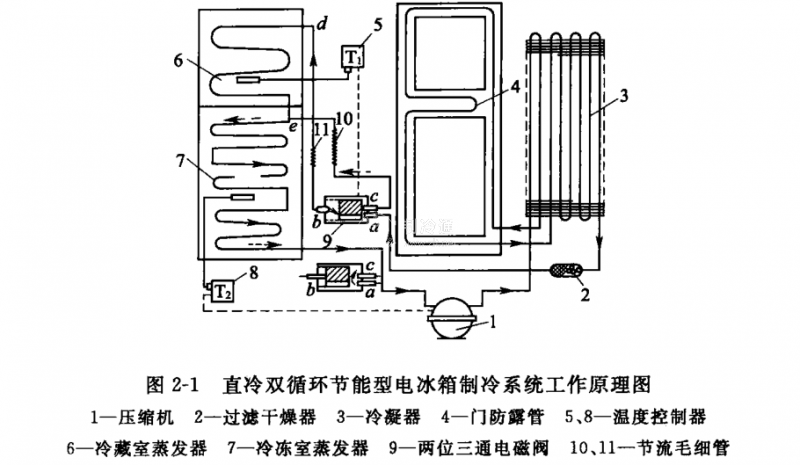

    其制冷系統如圖2-1所示。它常用于較大容積的冰箱，可以較好地滿足冷凍室與冷藏室降溫的要求并實現節能。系統設有一個兩位三通電磁閥和兩根毛細管。從冷凝器、干燥過濾器出來的制冷劑，通過電磁閥換向可以使制冷劑經毛細管11，先流到冷藏室蒸發器，再流入冷凍室蒸發器，或制冷劑經毛細管10，直接進入冷凍室蒸發器，再返回壓縮機。溫控器T1、 T2，分別用于啟閉電磁閥9和啟停壓縮機1。制冷開始，電磁閥9不通電，制冷劑通過電磁閥ab及毛細管11，進入蒸發器6和蒸發器7，回到壓縮機。當冷藏室溫度降到溫控器T1給定的控制溫度(3. 5℃)時，溫控器動作，電磁閥通電，開啟通路ac，關閉通路ab，制冷劑通過毛細管10進入冷凍室蒸發器7，進行快速降溫。當冷凍室溫度降到溫控器T2的控制溫度(一18℃)后，溫控器T2動作，關閉壓縮機。
