臥式殼管蒸發器存在的缺點:使用時需注意蒸發壓力的變化，避免蒸發壓力過低，導致冷凍水凍結，脹裂換熱管;蒸發器水容量小，運行過程的熱穩定差，水溫易發生較大變化。而水箱式蒸發器可消除此缺點。

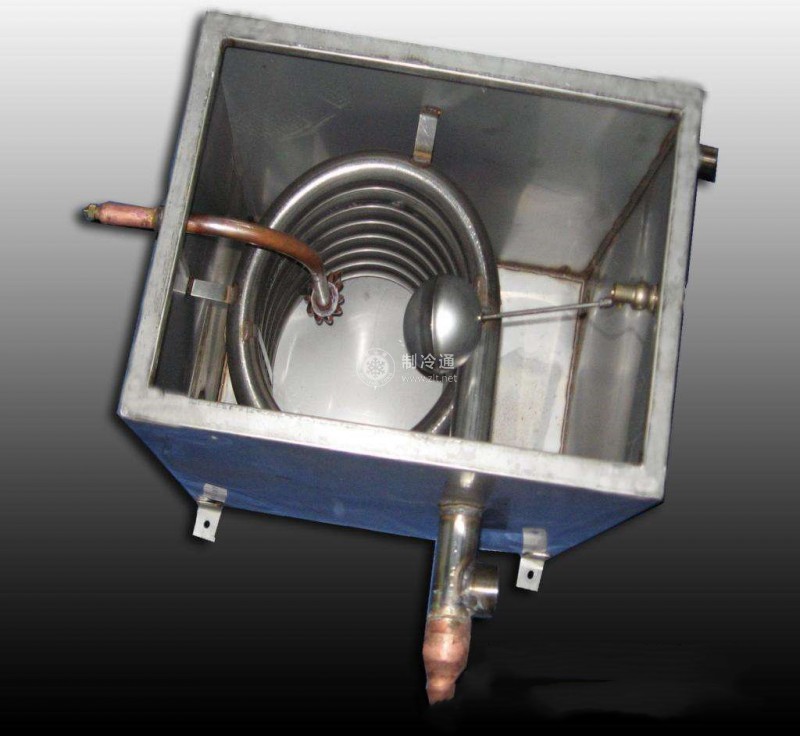

水箱式蒸發器由水箱和蒸發盤管組成，水箱由鋼板焊接而成，盤管可為立管、螺旋形盤管和蛇形盤管。氨立管式水箱式蒸發器，水箱中裝有兩排或多排管組，每排管組由上下集管和介于其間的許多鋼制立管組成，其管徑較集管要小;上集管焊有液體分離器，下集管焊有集油罐，集油罐上部接有與回氣管相通的均壓管。

制冷劑液體從設置中間部位的進液管進入蒸發器中。由于進液管一直伸到靠近下集管，使其可利用氨液的沖力，促使制冷劑在立管內循環流動。制冷劑在蒸發過程中產生的氨氣沿上集管進入氣液分離器中，因流動方向的改變和速度的降低，將氨氣中攜帶的液滴分離出來，蒸氣由上方引出，返回壓縮機，液體則返回到下集管投入新一輪的循環。

在立管式蒸發器中，制冷劑為下進上出，符合液體沸騰過程的運動規律。故循環良好，沸騰換熱系數較高。為了使水以一定速度在水箱內循環，箱內裝有縱向隔板和攪拌器，水速可達0. 5~0. 7m/s，由于攪拌器的作用，液體載冷劑在容器內循環流動，以增強傳熱效果。制冷劑液體在管內蒸發吸熱，使管外載冷劑降溫。在集油器中沉積的潤滑油通過放油閥可定時排放，沉浸在載冷劑容器中的蒸發器管組，可以是一組，也可以多組并列安裝。組數的多少由熱負荷大小確定。

直管式蒸發器制造過程中。直管與上下集管連接的焊接工作量很大，為此其泄漏的機會也增多。為了降低成本、提高產品質量，制造廠商將直管改變?yōu)槁菪苁雇瑯觽鳠崦娣e的蒸發器的焊接工作量大為減少，而且其傳熱系數還有所提高。
