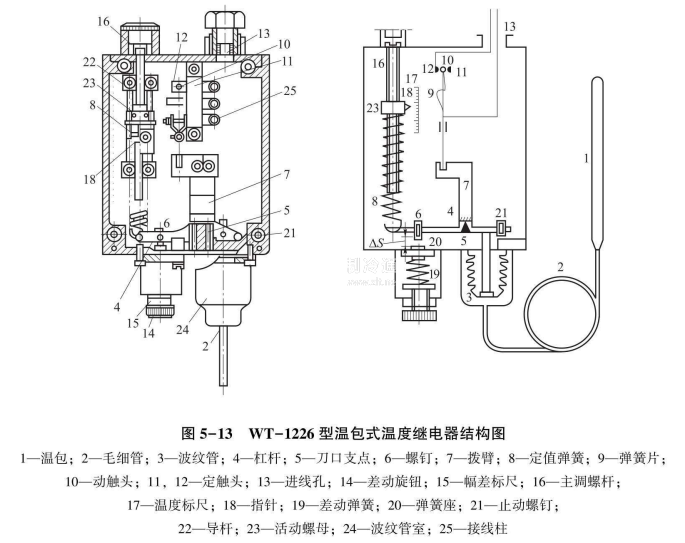

圖5-13所示為WT- 1226型溫度繼電器結構簡圖，它是溫包式溫度繼電器，主要由溫包、毛細管、波紋管、定值彈簧、差動彈簧、杠桿、撥臂、觸頭等部件組成。其中溫包1,毛細管2和波紋管3構成感溫機構。在密封的感溫機構中充以R12, R22或R40(氯甲烷)工質，供不同的使用場合選用。溫包感受被測介質溫度后，工質的飽和壓力作用于波紋管上，使頂桿產生向上的頂力，此頂力矩與定值彈簧8所產生的力矩，對刀口支點達到力矩平衡。

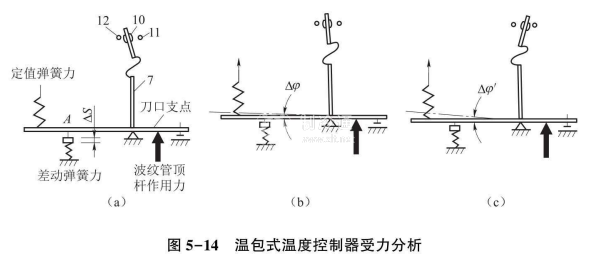

當被測介質溫度變化時，溫包和波紋管中的飽和蒸氣壓力亦產生相應的變化，使波紋管的頂力矩和定值彈簧所產生的力矩失去平衡，使杠桿轉動。在圖5-14中，若杠桿轉動△φ角度，使點A走過一段間隙△S后，差動彈簧才開始作用在杠桿上。此時，波紋管的頂力矩需克服定值彈簧作用力矩和差動彈簧作用力矩后，才使杠桿繼續轉動。當杠桿再繼續轉動一個角度后，撥臂7撥動觸頭10，使之迅速動作。旋轉差動旋鈕14，改變差動彈簧作用力，可調整繼電器和差動范圍。

在制冷技術中，WT-1226型溫度繼電器普遍用于冷庫庫溫控制，感溫機構感受冷庫室內溫度，控制制冷劑供液電磁閥的開與關。當動觸頭與定觸頭12閉合時，電磁閥導通，制冷劑進入冷庫蒸發器降溫。當冷庫溫度下降到規定的下限位時，溫包壓力下降，通過波紋管杠桿作用，可使動觸頭10脫離定觸頭12，同時定觸頭11閉合，電磁閥斷路，制冷劑停止進入冷庫。
