(1)明確閥門在設備或裝置中的用途,確定閥門的工作條件,如適用介質、工作壓力、工作溫度等。
(2)確定與閥門連接管道的公稱通徑和連接方式(如法蘭、螺紋、焊接等)。
(3)確定操作閥門的方式,包括手動、電動、電磁、氣動或液動、電一氣聯動或電一液聯動等。
(4)根據管線輸送的介質、工作壓力、工作溫度確定所選閥門的殼體和內件的材料,如灰鑄鐵、可鍛鑄鐵、球墨鑄鐵、碳素鋼、合金鋼、不銹耐酸鋼、銅合金等。
(5)選擇閥門的種類,包括閉路閥門、調節閥門、安全閥門等。
(6)確定閥門的形式,包括閘閥、截止閥、球閥、蝶閥、節流閥、安全閥、減壓閥、蒸汽疏水閥等。
(7)確定閥門的參數。對于自動閥門,根據不同需要先確定允許流阻、排放能力、背壓等,再確定管道的公稱通徑和閥座孔的直徑。

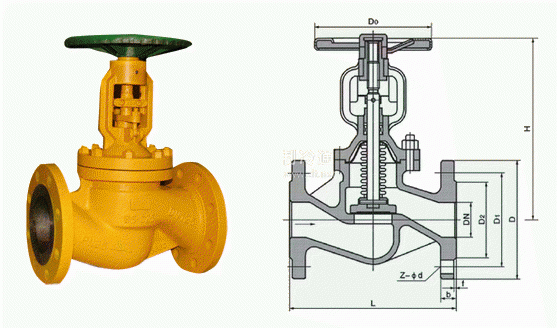

(8)確定所選用閥門的幾何參數,包括結構長度、法蘭連接形式及尺寸、開啟和關閉后閥門高度方向的尺寸、連接的螺栓孔尺寸和數量,整個閥門外形尺寸等。
(9)利用現有的資料,如閥門產品目錄、閥門產品樣本等選擇適當?shù)拈y門產品。
