扁管

用于微通道換熱器的扁管在相同的流通截面下，有較大的換熱面積，同時在扁管橫截面上兩彎曲部分的曲率半徑較小，換熱面積也較小;平直部分曲率半徑極大，換熱面積也較大。冷凝液膜在表面張力的作用下，厚度發生變化，在彎曲部分較厚，在平直部分較薄，使較大面積上的局部換熱系數有所提高。

扁管的材料有銅制和鋁制兩種，形式分為單孔、雙孔、多孔等，孔型有圓孔、兩側圓形中間矩形、橢圓形等幾種。當孔為橢圓形或帶內翅時，換熱效果較好。

在同樣傳熱溫差和空氣流量的條件下，用扁管代替圓管，可使換熱量增加20%~40%,尺寸減少約15%，重量下降約10%。

內翅管

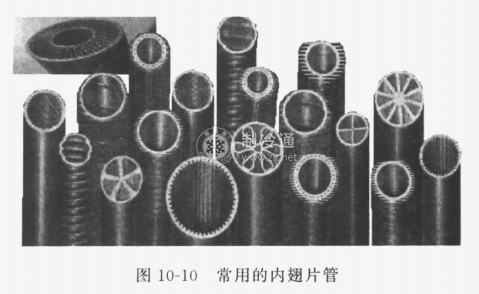

目前在管內形成翅片的方法有兩種，第一種是管內插入翅片狀插入物，第二種是拉制內翅片，如圖10-10所示。

在管內可裝入各種形狀的插入物，常內的有平直插入物和螺旋插入物。螺旋插入物有環狀擾流器的作用，可以增強被冷凝氣流的擾動。

拉制內翅片的翅片與管壁為一體，其換熱效果好于翅片狀插人物。實驗證明，具有縱向螺旋翅的冷凝管強化傳熱效果最好，其翅數為16，翅高h=1. 4mm,螺距為27mm。

此外65翅、翅高h=0. 15mm,螺距為30mm的低螺紋內翅管，傳熱效果與加工性能都較好，目前得到廣泛應用。
