溫度控制器有電接點溫度計、壓力感溫包式、數字顯示式和基于微處理器的電子式等多種。目前使用較多的是壓力感溫包式和數字顯示式溫度控制器。

(1)壓力感溫包式WT-1226溫度控制器為壓力感溫包式，常用于小型冷庫，其結構如圖14-28所示。

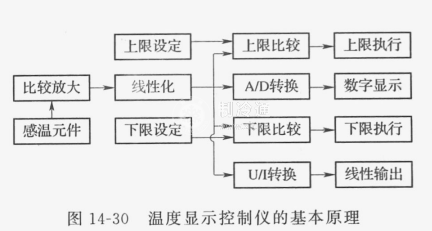

(2)數字溢度顯示式可用于各類制冷裝置.與壓力式溫度計相比.價格接近、調節方便、通向庫內的是電線而非毛細管、安裝容易。以XMT- 100型溫度顯示控制儀為例，基本原理如圖14-30所示。標有Pv的數字是所測實際溫度，標有sv的數字是設定值。當實際溫度達到設定值時，溫度顯示控制儀動作。

上限設定和下限設定用來設定溫度。使用時，上限應設定為所需的ton下限應設定為所需的1.11。上限執行和下限執行為繼電器的通斷輸出，每一個繼電器有一組先斷后合的觸點。U/I變換器及其輸出的作用是對應于量程的線性直流輸出，可直接配接記錄儀或通過接口與計算機相連。

檢測元件可以是熱電阻、熱電偶、熱敏元件、霍爾元件等。在冷庫中，主要使用熱電阻和熱敏電阻。選擇時，應注意檢測元件的種類和分度號應與儀表相一致。

溫度顯示控制儀在冷庫中使用時，一般的技術要求有以下幾項:

①溫度顯示和控制范圍-50~+50℃;②溫度顯示和控制精度0.5級或1.0級;③輸出觸點容量3A或5A, 220V或380V;④上下限高定范圍均為100%;⑤數字顯示位數不少于3位;⑥電源AC, 220V或380V±10%，50Hz。

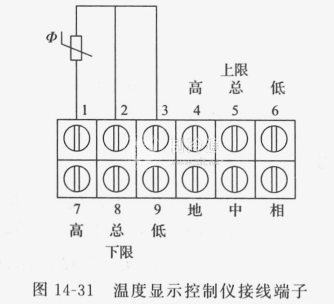

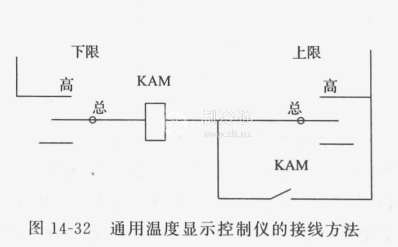

溫度顯示控制儀有制冷專用和通用兩類。通用的位式控制的溫度顯示控制儀背面的接線端子如圖14-31所示。這一類的溫度顯示控制儀，當傳感器所感受的溫度低于下限設定值時，上、下限繼電器均為總低合、總高斷。當傳感器所感受的溫度等于或高于下限設定值而低于上限設定值時，下限繼電器均為總低斷、總高合;上限繼電器均為總低合、總高斷。當傳感器所感受的溫度等于或高于上限設定值時，上、下限繼電器均為總低斷、總高合。用于庫溫雙位控制時，需另加一個中間繼電器，以中間繼電器作為溫度顯示控制儀的執行機構，接線方法見圖14-32。
