內測法

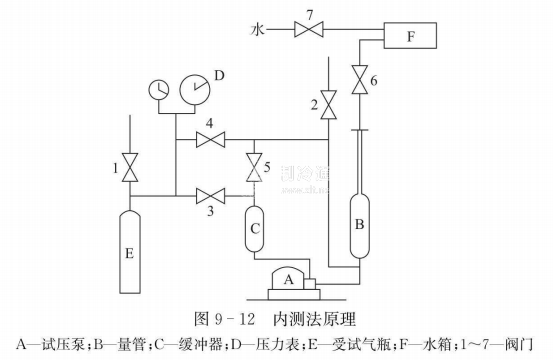

水壓試驗容積殘余變形多采用內測法測定，然后通過計算求出其殘余變形率，內測法求取水壓試驗容積殘余變形率的原理見圖9一12。

壓力容器充水后停留一段時間讓水中氣體充分逸出，試壓系統管路也不應窩藏氣體，水溫一般維持在5-40℃，然后調整量筒水位到零刻度，容器連接試壓泵后，按耐壓試驗程序升壓到試驗壓力，試壓泵將量筒中或計量系統中的水壓入容器內，在水壓試驗檢查后，將容器及試壓系統壓力泄到常壓，但是筒中水位已恢復不到零刻度，這部分水量差值就是水壓試驗時所產生的容積殘余變形值，可直接由量筒讀數求得。但容器的全變形值必須通過計算。計算方式中，管路壓入水量B由實驗求得，當管路確定后，在5-40℃范圍內任意水溫下加壓實測均可，實測值扣除管路容積后即為B值，如果同一管路用于不同試驗壓力，應按不同的水壓試驗壓力分別測定。管路如果變動，也應重新測定。

容器的實際容積應在水壓試驗前實際測定。從設備檔案中查得的容器容積是不可靠的，因為腐蝕及內件變更都將使容器的容積改變，水在不同溫度和壓力下的壓縮系數也是不同的。

外測法

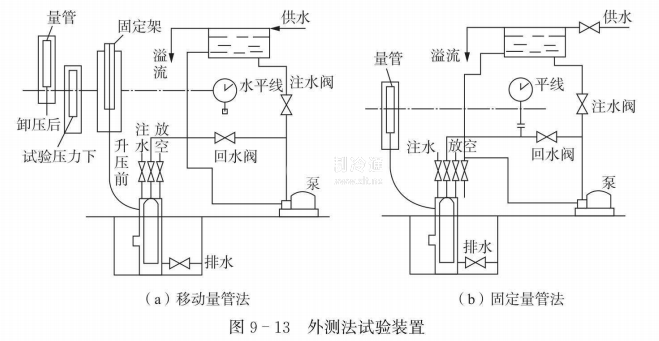

外測法又稱“浸水法”，是將壓力容器浸入特制的密閉水槽中進行試驗，在試驗壓力下測量容器由于膨脹而從水槽中排出的水量，即為該容器的容積全變形值ΔV。再測量泄壓后的回水剩余量，即為該容器的容積殘余變形值△V'。通過公式可計算出該容器的容積殘余變形率ε。此種方法不受試驗系統中殘留氣體的影響，不必考慮水的壓縮量，因此計算方便，誤差易校正，準確性高，但操作復雜，不易發現容器泄漏。外測法實驗裝置分為移動量管法、固定址管法和稱量法三種類型，見圖9一13。
