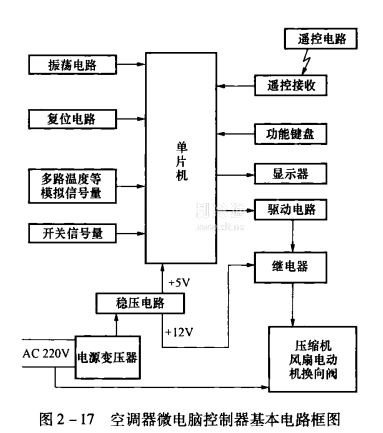

空調器微電腦控制器基本電路框圖如圖2一17所示，一般由七部分組成。

1.信號檢測部分

信號檢測部分完成各種模擬信號最和開關信號量的檢測。溫度傳感器(室內溫度、室外溫度、盤管溫度及化霜溫度等)、IV.度傳感器、電流傳感器等輸出的信號放大、A/D轉換后送中央處理器(CPU),高壓開關、低壓開關、化霜開關等開關量經相應的轉換接口電路送入CPU。

2.功能設置部分

功能設置部分由操作鍵組成，使用者可操作不同的功能鍵設置所需要的功能，如制冷、制熱、溫度設定、定時設定、開關機操作等。

3.控制部分

控制部分功能主要由單片機來完成。單片機通過對各種模擬量和開關量以及功能鍵的識別，發出相應的控制指令，如控制壓縮機的開停、溫度調節、風扇電動機轉速、風向調節自動運行及睡眠功能等，同時在空調器工作出現異常時運行保護功能。

4.顯示部分

顯示部分主要)用紅外二極管LED及數碼管或液晶板顯示空調器的工作狀態、保護狀態，設定溫度、實際溫度、定時時間等。

5.執行部分

執行部分根據單片機發出的指令，控制壓縮機、室內外風扇電動機、四通電子換向閥、電子膨脹閥、電加熱器等執行部件進行相應的動作。

6.紅外遙控與接收部分

紅外遙控與接收部分用于遙控操作。當操作遙控器時，其上的紅外發光二極管發出紅外光信號，由紅外接收器接收，經光電轉換放大送至單片機，由一單片機發出相應的控制命令。

7.電源部分

電源部分對220V交流電進行整流、濾波、穩壓后，輸出兩組直流電壓，一組提供給單片機，另一組提供給驅動器。
