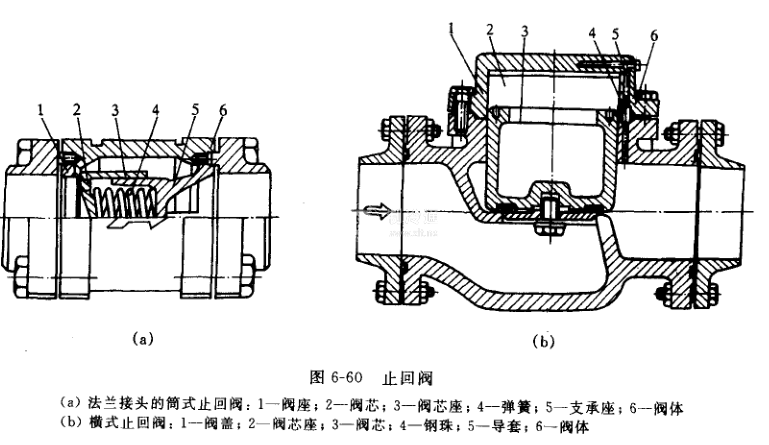

圖6-60為止回閥，其中(a)為直通的筒式止回閥，可以作水平的、朝上的、朝下的或傾斜等位置與流向的止回安裝，其中(b)是橫式止回閥，全靠閥芯自重關閉，所以必須水平安裝才起到止回作用。

    止回閥又稱單向閥，是一種只允許流體單方向流動的閥，在制冷系統中常用于下列場合：

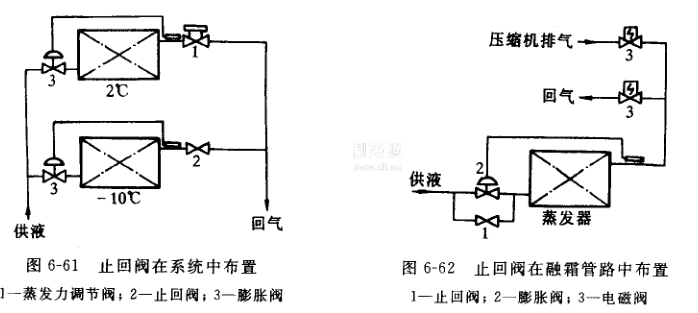

    ①對于單機多庫的情況下，一般不同庫溫的蒸發器的蒸發溫度是不相同的。在蒸發溫度低的蒸發器出口管路上應裝止回閥，如圖6-61所示。它能阻止高溫蒸發器的制冷劑冷凝在低溫蒸發器內，避免壓縮機啟動時產生液擊。

    ②當壓縮機安裝地方的溫度低于冷凝器或貯液器安裝處的溫度，為了避免在停車后制冷劑倒流回壓縮機，應在排氣管上裝止回閥。

③對于會產生反壓差的管道，裝設止回閥可阻止反壓差對自控閥門的強制開啟，以保證氣、液單向流動，系統正常工作。例如氟利昂制冷系統，當采用熱氣融霜時，應將止回閥并聯在熱力膨脹閥上，以便在融箱時蒸發器中的冷凝液經過止回閥回到液管中去，而正常制冷時又不影響熱力膨脹閥工作，如圖6-62所示。又如不同壓力容器的自動放油，當其放油總管為一根時，為防止高壓容器放油時因反壓差大而竄到低壓容器中，因此，常在低壓容器放油電磁閥后裝上止回閥。

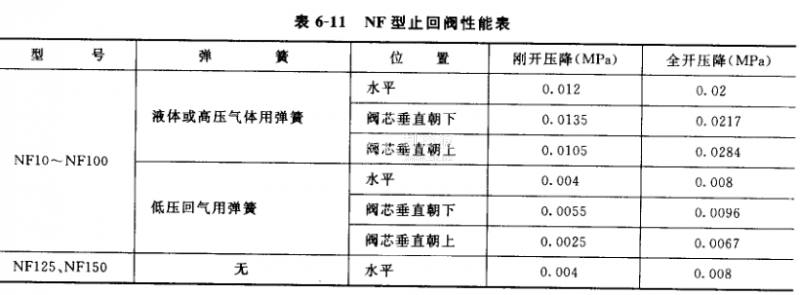

    通徑在100mm以下一般為筒式，止回閥性能見表6-11。
