(1)水 水的凝固點(diǎn)為0℃，沸點(diǎn)為100℃。它的比熱容大、密度小、化學(xué)性能穩(wěn)定，而且價格極低。在一般的空調(diào)制冷系統(tǒng)中，水是一種理想的載冷劑。目前中央空調(diào)大量使用的冷水機(jī)組，就是用水作為載冷劑，在制冷劑和空氣之間傳遞冷量。

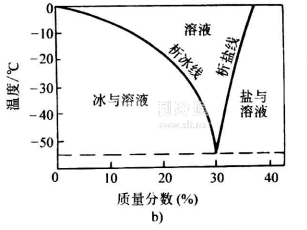

(2)鹽水 在工作溫度低于0℃時，通常采用不同含量的鹽水作為載冷劑，如:大型冰塊的制作、低溫工藝的冷卻等。常用的鹽水載冷劑有氯化鈉和氯化鈣兩種溶液。這兩種鹽溶液的溢度一質(zhì)量分?jǐn)?shù)圖見圖1-32。

由圖可知，鹽溶液的凝固點(diǎn)隨鹽的含量而改變。兩圖中左邊的曲線為析冰線，它表明隨著溶液中含鹽量的增加，溶液的凝固點(diǎn)降低，一直降到冰鹽共晶點(diǎn)，相當(dāng)于全部溶液凝固成一整塊冰鹽結(jié)晶體。兩圖中的右邊曲線為析鹽線，溶液隨鹽含量的增加，反而會使凝固點(diǎn)升高。氯化鈉溶液的共晶點(diǎn)溫度為-21. 2℃，質(zhì)量分?jǐn)?shù)為23.1%。氯化鈣溶液的共晶點(diǎn)溫度為-55.0℃，質(zhì)量分?jǐn)?shù)為29.9%。

為了保證鹽溶液在流動過程中不產(chǎn)生析冰現(xiàn)象，配制鹽水含量的凝固點(diǎn)，應(yīng)比制冷劑的蒸發(fā)溫度低5~8℃。根據(jù)這一要求，氯化鈉溶液只能用在蒸發(fā)溫度高于-15℃的制冷系統(tǒng)中，而氯化鈣溶液可使用在不低于-48℃的制冷系統(tǒng)中。

(3)乙二醇水溶液 近幾年，在冰蓄冷空調(diào)系統(tǒng)中，常以乙二醇作為載冷劑使用。乙二醇有乙烯和丙烯乙二醇兩種。這兩種載冷劑均為無色、無味的有機(jī)化合物。在低溫時，乙烯乙二醇比丙烯乙二醇具有更良好的性能，但在與人體接觸或?qū)Χ拘砸髧?yán)格的場合，使用丙烯乙二醇則更安全。

注意:當(dāng)乙烯乙二醇水溶液的質(zhì)量分?jǐn)?shù)增至75%時，其起始凝固溫度將升高;丙烯乙二醇水溶液的質(zhì)量分?jǐn)?shù)增至60%時，無凝固點(diǎn)，水溶液成玻璃狀。
