1)溶液的質(zhì)量分?jǐn)?shù)。在常壓下，因?yàn)橄∪芤褐袣獾娜芙舛纫葷馊芤捍螅S著溴化鋰溶液質(zhì)量分?jǐn)?shù)的減小，腐蝕加劇。在真空狀態(tài)的低壓下，因?yàn)檠醯暮繕O少，金屬材料的腐蝕率與溶液的質(zhì)量分?jǐn)?shù)幾乎沒有什么關(guān)系。

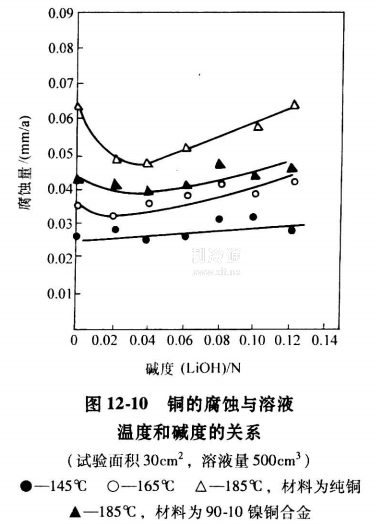

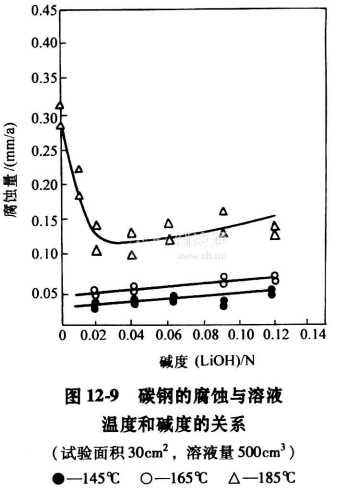

2)溶液的溫度。由圖12-9和圖12-10可知，在不含緩蝕劑的溶液中，碳鋼、純銅和鎳銅合金的腐蝕率，都隨著溫度的升高而增大。當(dāng)溫度低于165℃時(shí)，溶液溫度對腐蝕的影響不大;當(dāng)溫度超過165℃時(shí)，無論是碳鋼或純銅，腐蝕率急劇增大。

3)溶液的堿度。溴化鋰溶液的堿度一般可用pH值或氫氧化鋰(LiOH)的當(dāng)量濃度來表示。pH值小于7時(shí)，溶液呈酸性，對金屬材料的腐蝕十分嚴(yán)重。當(dāng)溴化鋰溶液的pH值處于8.0~10.2范圍內(nèi)時(shí)，即相應(yīng)的氫氧化鋰當(dāng)量濃度為0.007~0. 04N時(shí)，隨著堿度的增大，碳鋼和純銅的腐蝕率減小。但堿度也不宜過大，否則腐蝕反而加劇。試驗(yàn)表明，溴化鋰溶液的堿度在pH值為9.5~10.3的范圍(相應(yīng)的氫氧化鋰當(dāng)量濃度為0.02~0.04N)內(nèi)，對金屬材料的緩蝕較為有利。
