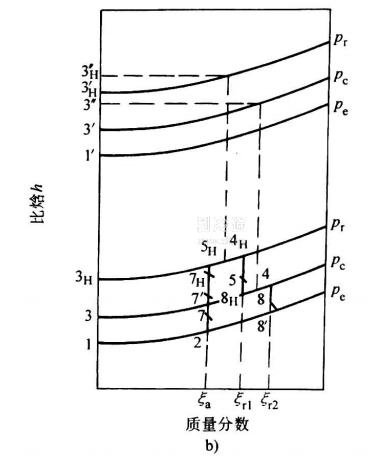

稀溶液在高壓發生器中的發生過程。在圖b上的過程線為7H-5H-4H。高壓發生器中的壓力為pt，流入高壓發生器的稀溶液所處的狀態點7H為過冷態。稀溶液被傳熱管簇內的蒸汽加熱到壓力Pr下的平衡點5H后開始沸騰;在高壓發生器的出口處，溶液濃縮到狀態點4H成為中間濃度的溶液。因此，過程線7H-5H，為預熱過程;5H-4H為發生過程,所發生的冷劑蒸汽為壓力Pr下的過熱蒸汽，其狀態點為3”H，其溫度取為狀態點5H和狀態點4H的溫度平均值。
中間濃度的溶液經高溫溶液換熱器的冷卻降溫過程，在圖b上的過程線為4H-8H。由高壓發生器流出的中間濃度的溶液，進入高溫溶液換熱器的殼程，被管程中的稀溶液冷卻到狀態點8H，其溫度降低，但其質量分數保持不變。
中間濃度的溶液在低壓發生器中的發生過程。在圖b 上的過程線為8H-5-4。低壓發生器中的壓力為冷凝壓力Pc。由高溫溶液換熱器流入低壓發生器的中間濃度的溶液，所處的狀態點8H為過冷態。中間濃度的溶液，被傳熱管簇內來自高壓發生器的冷劑蒸汽加熱到壓力Pe下的平衡點5后開始沸騰;在低壓發生器的出口處，溶液濃縮到狀態點4，成為濃溶液。因此，過程線8H-5為預熱過程;5-4為發生過程，所發生的冷劑蒸汽為壓力Pc下的過熱蒸汽，其狀態點為3",其溫度取為狀態點5和狀態點4的溫度平均值。
