小型燃氣氨吸收式空調機以燃氣的燃燒熱驅動，以風冷方式向環境排放冷凝熱和吸收熱，結構比較緊湊。但是其熱力系數比較小，限制了它的推廣應用。

圖14-14是1969年起在市場上出現的Servel牌號的小型燃氣氨吸收式空調機。這種空調機有單制冷和熱泵兩種類型，在歐、美、日和東南亞各國的銷售量已達30萬臺。

在空調工況，空調機的溶液回路是:從風冷式吸收器11流出的濃溶液，由溶液泵12提升，經精餾器5和吸收器13吸熱后，進入發生器1。發生器內的濃溶液被燃氣加熱到沸騰，分離出氨蒸汽后變成稀溶液，再經節流閥3進入吸收器13,稀溶液在吸收器內被管內的濃溶液冷卻，并吸收來自蒸發器6的氨蒸汽。從吸收器13流出的氣液二相混合物進入風冷式吸收器11，完成吸收過程后變成濃溶液。如此，完成了溶液的循環。

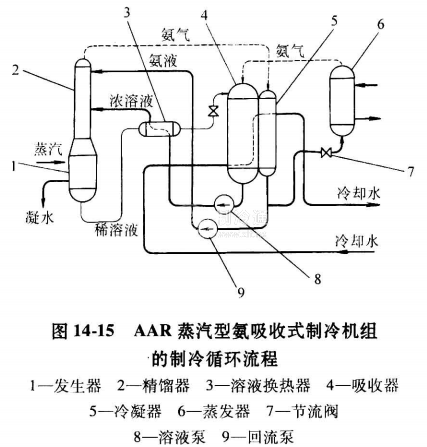

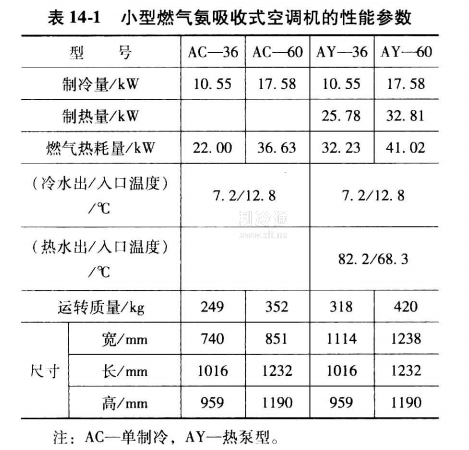

在空調工況，空調機的制冷劑回路是:帶有少量液滴和水蒸汽的蒸汽從發生器1流出，依次進入分離室4和精餾器5。在分離室4中分離出夾帶的液滴后，氣相在精餾器5中被提純?yōu)榧儼睔狻Ｔ诜蛛x室4和精餾器5中分離出的液相則流回發生器1。從精餾器5流出的氨氣，進入冷凝器9，被冷凝成純氨液。氨液從冷凝器9流出，經冷凝器節流閥10、氣液換熱器8和蒸發器節流閥，進入蒸發器盤管。氨液進入蒸發器6之前，在氣液換熱器8中被預冷。在蒸發器6中，氨液吸收管外載冷介質(防凍液或水)的熱量而蒸發，產生制冷效應。氨氣從蒸發器6流出，經氣液換熱器8流入吸收器13。如此，完成了制冷劑的循環。小型燃氣氨吸收式空調機的性能參數如表14-1所示。
