吸附制冷機的結構組成

   2021-03-09 和平54
核心提示:基本的吸附制冷機由吸附壓縮機、進排氣閥、冷卻器、換熱器、節流閥和蒸發器組成。為實現吸附式制冷連續過程,必須采用兩組吸附器。

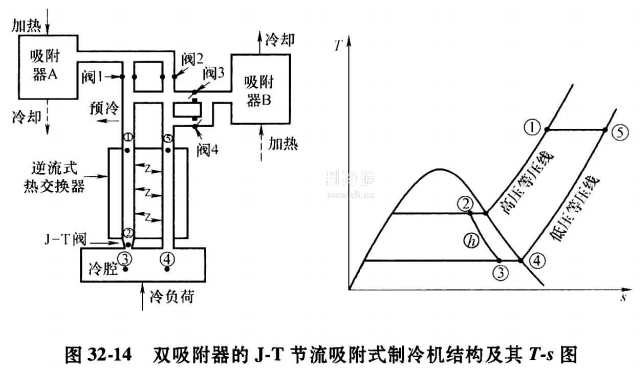

 基本的吸附制冷機由吸附壓縮機、進排氣閥、冷卻器、換熱器、節流閥和蒸發器組成。為實現吸附式制冷連續過程,必須采用兩組吸附器。圖32-14為采用雙吸附器的J-T節流吸附式制冷機結構及其T-s圖。對吸附器A進行加熱,則吸附器A溫度升高,腔內氣體壓力升高,當氣體壓力高于某一值時,單向閥1打開,吸附器A中解吸出的高壓氣體與外部管道聯通,氣流經預冷器冷卻后再進入逆流式換熱器進一步降溫,然后低溫氣體經J-T節流閥節流后形成氣液混合物進入蒸發器;由于吸附器B處于冷卻狀態,因而它可以吸附蒸發器中的低壓氣體,起到了抽氣作用,此時由于蒸發器壓力高于吸附器B壓力,單向閥4處于打開狀態。由于吸附器B的吸附作用,造成了低溫液體的蒸發吸熱,蒸發的氣體經逆流式換熱器對來流高壓氣體進行冷卻后再被吸附器B吸附。
微信截圖_20210221142102
如果逆流式換熱器熱交換效率為100%,則氣體狀態⑤和狀態①具有相同的溫度。上述過程中閥2和閥3均處于關閉狀態。

如果對吸附器B加熱、吸附器A冷卻,則吸附器B起到壓縮機作用,吸附器A起到抽氣作用。此過程期間,閥2和閥3均處于打開狀態,而閥1和閥4均處于關閉狀態。
