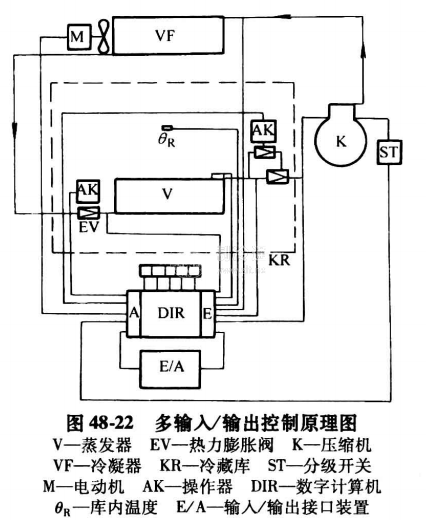

這種控制系統是在計算機控制進入制冷空調系統后才成為現實。它必需具有系統專用的微型控制機，以確保所需的控制算法軟件的實施。有多輸入的信號變換與A/D轉換器，以及輸出的多路信號A/D轉換器。例如一個壓縮式制冷裝置，以蒸發溫度(或冷藏室溫)，蒸發器過熱度為輸入信號，輸出則可同時控制電子膨脹閥的開度，冷藏器風機轉速及壓縮機轉速，實現多輸如/輸出控制。其原理如圖48一22所示。

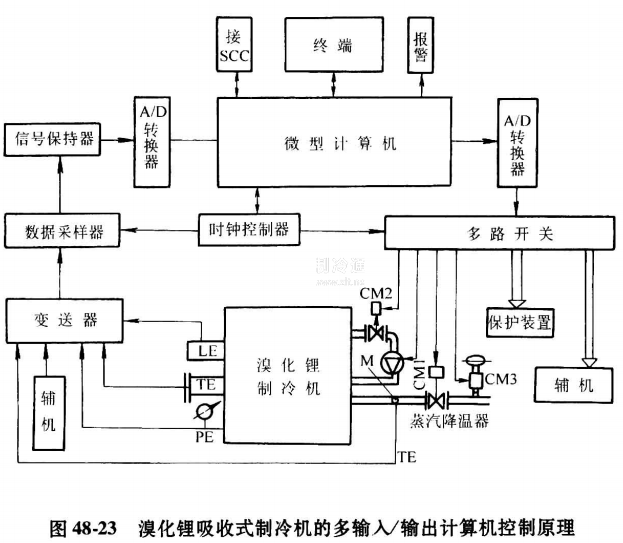

在吸收式制冷機上實施多輸入/輸出控制的計算機控制原理和組成框圖，如圖48-23,圖48-24所示。機組的運行參數通過變送器采集，轉變成統一的電壓(或電流)信號，經過A/D轉換，以數字信號輸入控制計算機。由于采集信號多，可以設多路開關，將各測量值依次接通A/D轉換器。

由于運行過程中，被控參數是連續變化的，而微機只能處理離散的數字信號，故尚需在多路開關后，設數據采樣器和信號保持器。微機對輸入的數字信號，按事先編制的控制算法程序進行運算和處理，得到對執行器CM1, CM2,CM3的控制數據。這些數據經D/A轉換器，變成模擬量輸送給執行器，完成調節動作。整個系統被測和被控回路可達十多個。

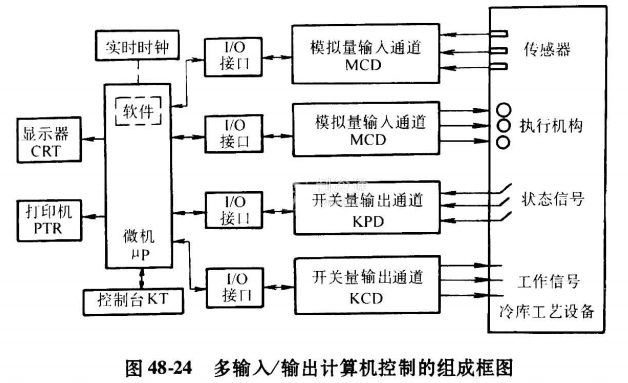

圖48-24則是多輸入/輸出計算機控制系統的組成基本原理框圖。
