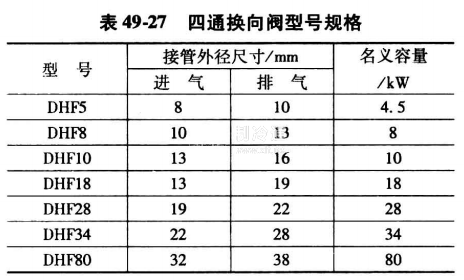

表49-27是標準推薦的四通換向閥型號規格。

21世紀以來，我國四通換向閥的生產已成世界最大供應商，中、小型熱泵的四通換向閥均采用滑閥型，主要供應商有浙江三花、盾安、春暉、廣東華鷺等。浙江三花收購了常州美國蘭柯后，三花亦生產大型滑閥二級放大四通換向閥。并成為國內供應四通換閥品種最全，量最大的企業。而浙江三榮生產的SRV型大容量活塞式四通換閥很有特色，受到國內外用戶的關注。

SRV型大容量四通換向閥以電磁閥為導閥，換向主閥壓力降較小，可幫助系統獲得較高能效比;其結構外形與總體安裝見圖49-49。

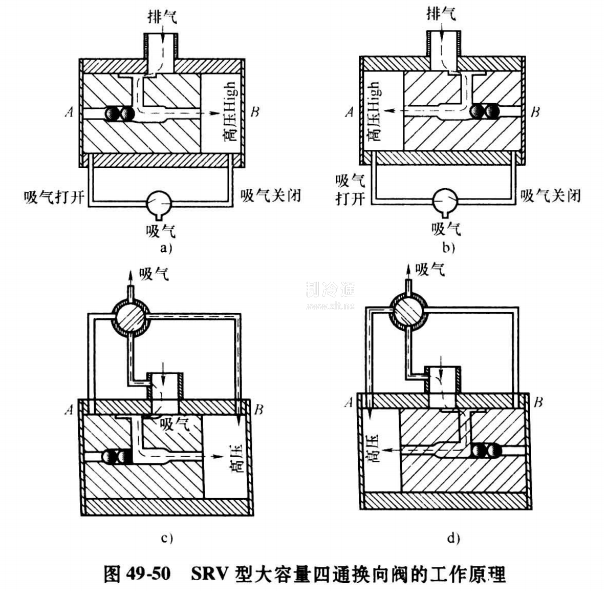

其工作原理見圖49-50，它是一套可拆式電磁導閥，帶壓力操作主閥系統，斷電狀態時(見圖49-50a) ,高壓氣體通過先導閥的流道入B端;當電磁通電時，(見圖49-50b)，主閥體的B端將通過先界閥與吸入端接通，使高壓氣體排出，壓差使先導閥心移向B端，高壓氣體將閥心移向 B端。在常態(見圖49-50c)高壓排氣通過先導閥和主閥流向B端。

如果導閥通電，主閥體的B端將與吸入端連接通，主閥閥心移向B側，當閥心隔斷導閥連通口時，高壓氣體將加速流向A端，使主閥心移向B端(見圖49-50d)，完成制冷與制熱的切換功能。
