調節風閥的作用是調節風管中的空氣流量，常用于空氣調節系統中風量的調節。調節風閥的截面積形狀以圓形和矩形為多，結構有單葉風門(蝶閥)和多葉風門(調節風閥)之分。

(一)蝶閥

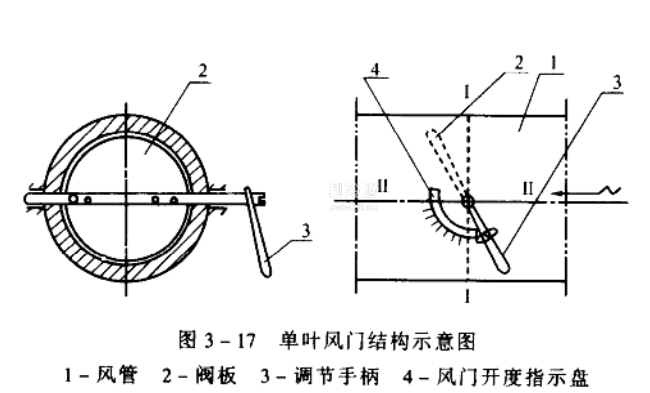

圓形蝶閥的結構如圖3-17所示。使用時只要轉動手柄(調節桿)，改變蝶閥閥板的角度，即可改變工質流通截面積，從而調節工質的流量。圖中閥在I-I位置為關閉位置，II-II為全開位置，而在I-I至II-II位置范圍內變化時，蝶閥即得到不同開度。

在空調系統中，小風管管道可應用像蝶閥那樣的單葉風閥來調風管的風量。這種閥門阻力損失小，但關閉時泄漏量大。

一般空調系統中，風管尺寸都較大，為了減小閥板軸的轉矩，將單葉的風閥改為多葉風閥。

(二)調節風閥

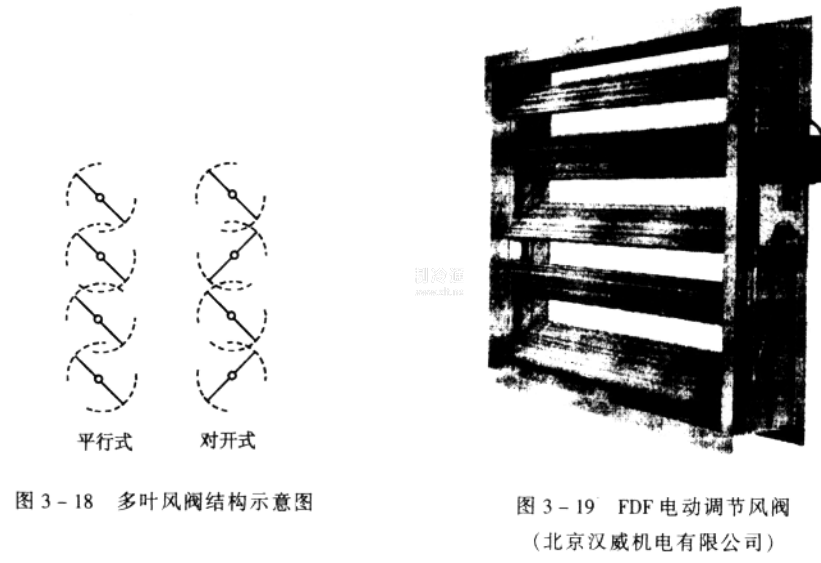

空調系統中，為了維持溫度或風壓等參數，常用調節風閥來調節空氣流量。風管或風道中應用的調節風閥大多是多葉式。多葉式風閥有二種形式，即平行式和對開式。如圖3-18所示，平行式風閥的所有葉片都同方向轉動，對開式風閥的調節性能比平行式的較好。

調節風閥配以執行機構，就可以按預定的調節規律自動調節其開啟度，從而控制風管中氣體的流量。常用的執行機構有電動執行機構(電動杠桿)和氣動執行機構。

目前廣泛應用的FDF調節風閥(外形見圖3-19)是北京漢威機電有限公司的新產品，具有結構堅固，泄漏量小，摩擦力矩小.運轉靈活.噪音低等特點，它可以與SM和GM等電動執行機構配套，組成電動調節風閥。
