供熱循環有兩種模式，見圖52-33和圖52-34。

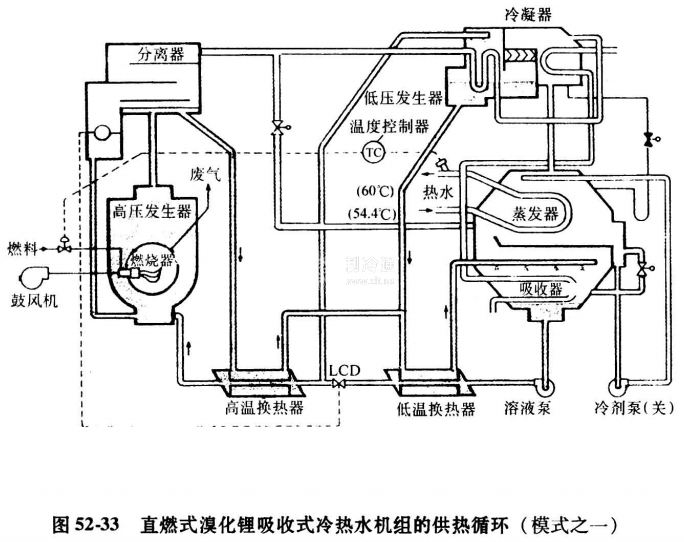

在機組按供熱循環(模式一)運行時，由高壓發生器產生出的冷劑蒸汽，直接進入蒸發器，加熱其管簇內的熱水回水，釋放出熱量后，成為冷劑水。冷劑水進入吸收器與其中的溶液混合。混合后的稀濟液通過泵的加壓，依次經低溫和高溫?fù)Q熱器返回高溫發生器，稀溶液在此經燃料加熱，釋放出冷劑蒸汽后，成為濃溶液，然后通過換熱器，返回吸收器，從而完成其作為吸收劑的循環。

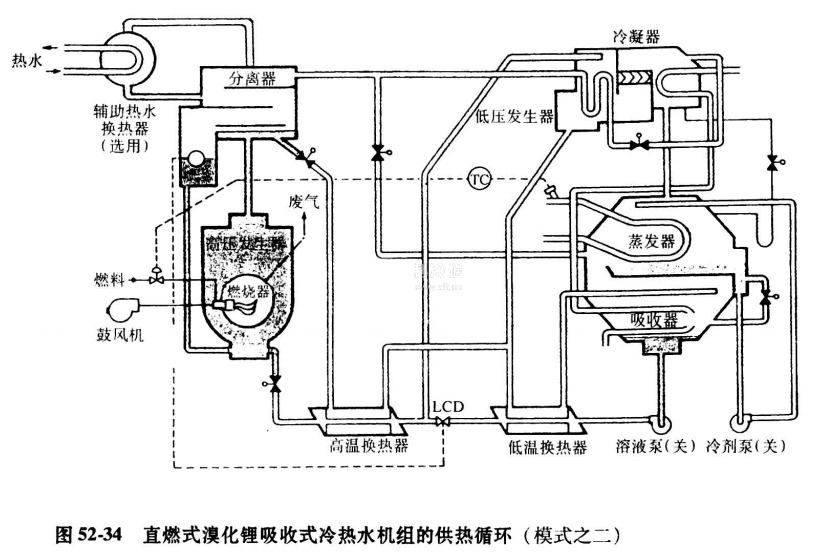

圖52-34所示的供熱循環代表第二種模式。此時機組增加一只輔助熱水換熱器。機組運行時，只需高溫發生器部分投入運行，其余部分均可靠閥門關斷隔開。這時，高溫發生器內產生的冷劑蒸汽，改接用于加熱熱水，釋放出熱量后生成的凝水，直接返回高溫發生器。由此可見，在此模式下作為吸收劑的溶液可不參加循環。

由于采用供熱循環(模式二)的機組增設了一只輔助換熱器，所以其功能也相應地多一些。圖52-35示出供冷、供熱聯合循環。機組按此模式運行時，可同時實現供冷與供熱。此時，其制冷循環與前述單一制冷循環模式相同，所不同的足高溫發生器產生的冷劑蒸汽，只有部分進入制冷循環;另一部分被分流進入輔助換熱器，用于加熱熱水。

長沙遠大空調公司生產的一種標準型直燃式機，可同時其有三種功能:供冷、供暖和衛生熱水供應。其結構和工作原理，是在上述輔助換熱器內，除供暖用換熱管束外，再增設一組衛生用熱水加熱管束而構成。
