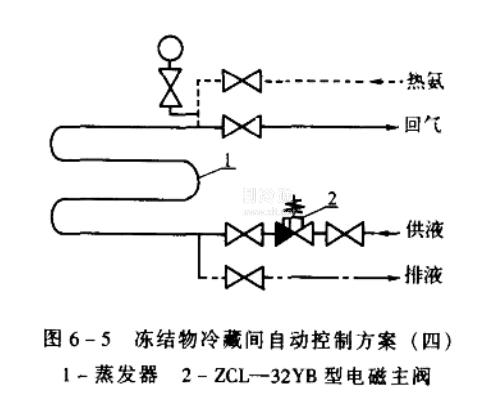

回氣管路上不設自控閥門的控制回路見圖6-5。

這種控制方法只對供液進行控制，回氣管路上不設自控閥門。回氣管路上的手動閥平時常開，只在融霜時關閉。

此方案由于回氣不設自控閥，所以，回氣管路上也沒有開閥壓力損失，同時節省了一個自控閥和一個手動閥，簡化了自控系統。但是，采用這種控制方案應注意兩點:一是當庫溫到達控制下限時，供液電磁閥雖已關閉，若其他庫房仍在降溫，由于回氣常開，排管內氨液仍在蒸發，會不會使庫溫繼續下降，從而超過控制下限;二是排管內蒸發的氨液被壓縮機吸回來后聚集在高壓貯液捅，若多數房間停止工作，只有少數房間仍在降溫，高壓貯液桶能否容納這些回來的氨液，容納不下如何排至相應的地方。
