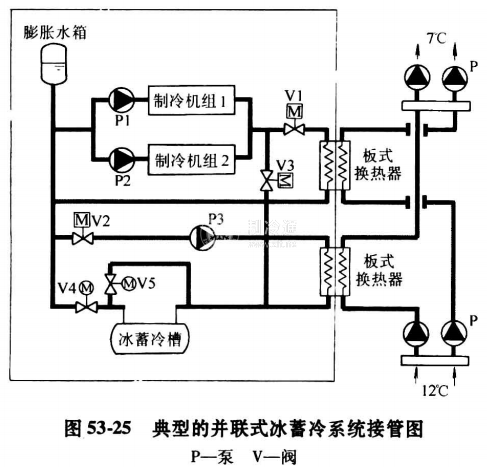

1)并聯式接管。圖53-25所示為典型的并聯式冰蓄冷系統接管圖。圖中點畫線框內部分表示的是冷源側，由制冷機組、蓄冷槽及相應的泵組和控制閥組成。框外部分是用戶負荷側。兩者之間的界面為板式換熱器。在多數(如靜態的間接制冰方式和動態的冰晶式制冰方式)情況下，冷源側系統內循環的是不凍液乙烯乙二醇水溶液載冷劑。

按照圖53-25，冷源側系統可很方便地實現四種基本的運行模式:制冰蓄冷、制冷機供冷、蓄冷槽供冷和制冷機與蓄冷槽聯合供冷。

①制冰蓄冷。這時令閥門V1, V2和V5關閉，閥門V3和V4開啟，制冷機組便可通過乙烯乙二醇水溶液向蓄冷槽供冷以制冰，蓄入冷量。

②制冷機供冷。這時除開啟閥門V1之外，其余閥門均關閉。制冷機組便可把載冷劑通入板式換熱器，直接向用戶供冷。

③蓄冷槽供冷。關閉閥門V1和V3并開啟閥門V2、V4和V5，起動泵P3后，即可實現從蓄冷槽融冰取冷。這時可根據空調供水溫度或回水溫度，調節閥門V4和V5的開度，即可控制蓄冷槽的融冰速度和供冷戰。

④制冷機與蓄冷槽聯合供冷。關閉閥門V3，起動泵PI、P2和P3，即可實現制冷機和蓄冷槽的聯合供冷。至于聯合供冷時，各自負荷傲的分配則取決于運行策略的確定。

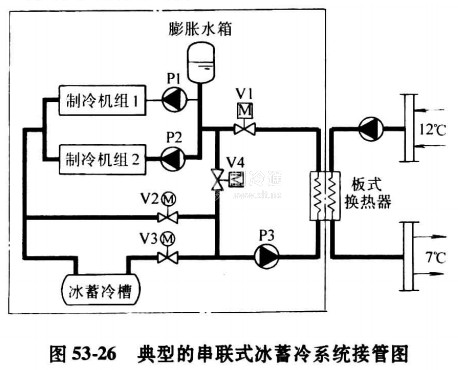

2)串聯式接管。這種典型的接管示于圖53-26。由圖中不難看出，串聯系統與并聯系統類似，利用相應閥門的切換，也可實現上述四種不同的運行工況，這時，當按蓄冷搏單獨供冷工況和制冷機與蓄冷槽聯合供冷工況運行時，需靠閥門V2和V3的動作來調節各自的供冷量。
