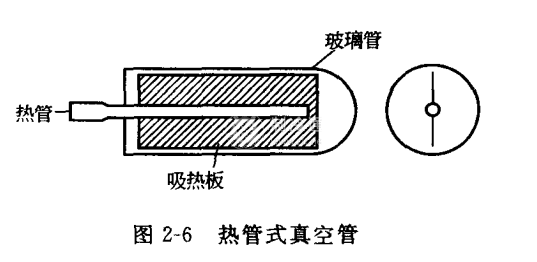

熱管式真空管集熱管是金屬吸熱體真空管集熱器的一種。熱管式真空管主要由熱管、吸熱板、玻璃管等幾部分組成，如圖2-6所示。

太陽光穿過玻璃管投射在吸熱板上，吸熱板吸收太陽輻射能并將其轉換為熱能，加熱熱管內的工質，使其汽化并將熱量傳送到熱管的頂端，加熱傳熱介質(通常是水)，同時使工質凝結，流回?zé)峁艿南露?/span>(加熱端)，如此不斷循環。安裝時，真空管與地面應有100以上的傾角。熱管式真空管除了具有工作溫度高、承壓能力大和耐熱沖擊性能好等金屬吸熱體真空管共同的優點外，還有其顯著的特點:

·耐冰凍。熱管由特殊的材料和工藝保證，即使在冬季長時間無晴天及夜間的嚴寒條件下，真空管也不會凍裂。

·啟動快。熱管的熱容量很小，受熱后立即啟動，因而在瞬變的太陽輻射條件下能提高集熱器的輸出能量，而且在多云間晴的低日照天氣也能將水加熱。

·保溫好。熱管具有單向傳熱的特點，即白天由太陽能轉換的熱量可沿?zé)峁芟蛏蟼鬏斎ゼ訜崴归g被加熱水的熱量不會沿?zé)峁芟蛳律l(fā)到周圍環境。這一特性稱為熱管的“熱二極管效應”。

國外有代表性的熱管式真空管是荷蘭Philips公司和英國Thermomax公司生產的產品。這兩種真空管的直徑均為65mm，玻璃一金屬封接采用火封技術，選擇性吸收涂層都采用化學電鍍工藝。北京桑達公司生產的熱管式真空管是北京太陽能研究所的科研成果，直徑為100mm，長度為2m，采用玻璃一金屬熱壓封技術和磁控濺射選擇性吸收涂層。為提高真空管的全天得熱量，桑達公司新近還研制出一種彎曲吸熱板的熱管式真空管。
