是減少不必要的冷量損失，提高運轉的經濟性。同時，熱絕緣層可使其外表面溫度高于環境空氣的露點，防止表面出現凝結水甚至結霜的現象。

熱絕緣的方法是敷設熱絕緣材料。比較理想的熱絕緣材料應符合如下要求：

熱導率小，抗濕性及耐火性強，不易霉爛并能避免蟲蛀鼠咬，機械強度高，經久耐用，便于加工和施工等。

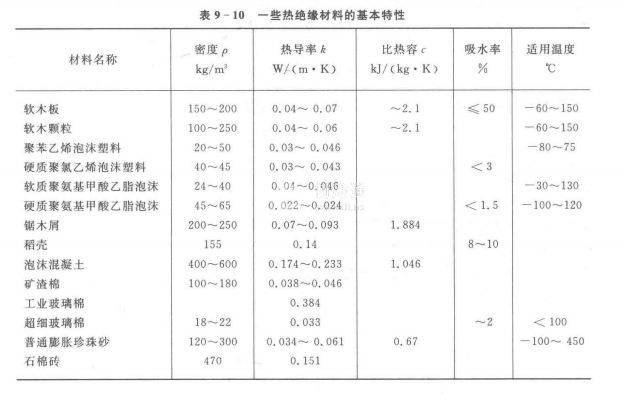

可用于制冷裝置的絕熱材料很多，按其組織結構分為纖維材料、多孔性材料及顆粒狀材料；按其性質分為有機質材料及礦物質材料等。表9-10給出了一些常用絕緣材料的基本特性。一般說來，有機質絕緣材料的優點是密度小（一般在300kg/以下），熱導率小（一般在

0.1W/（m·K）以下），易于獲得和易于加工：其缺點是易受潮、易燃，易被霉菌腐蝕，而且耐久性較差。礦物質材料則相反，其優點是機械強度大、經久耐用、不易被霉菌腐蝕，缺點是比重和熱導率都比較大。

絕熱材料通常制成板材或管殼形材料。在設備和管道上敷設絕熱層時，可用制成的管殼型材，也可將板材割成所需要的形狀使用。在包扎絕熱材料前，應預先清洗容器及管道表面上的鐵銹、污垢和油脂，再涂上一層瀝青或紅丹漆，形成防銹層。然后敷設絕熱材料，此時應將扇形板或管殼浸以熱的瀝青，砌敷在設備上。砌敷時應錯縫排列，并在接縫處填以瑪碲脂。第一層砌好后涂熱瀝青，再以同樣方法砌敷第二層、第三層，直到達到所要求的厚度為止。絕熱層外還需敷設防潮層，防止空氣中的水分滲入。通常用作防潮層的材料有瀝青碼碲脂夾玻璃布、瀝青油氈及塑料薄膜等。在防潮層外再用金屬絲網或玻璃絲布包扎，并涂一層石棉水泥，作為保護層。然后在保護層外涂上規定的顏色，以資區別。

對于硬質聚氨基甲酸乙脂泡沫塑料（簡稱聚氨脂泡沫塑料），可用現場發泡的方法形成冷庫、設備或管道的隔熱層。
