調節站是分層布置在庫房各樓層的川堂內。這種布置方式的優點是：各層同溫庫房可以共用供液、回氣、融霜和排液等管道，這不僅節省管材，而且便于安裝、隔熱和維修。其缺點是不能集中控制，操作不方便。

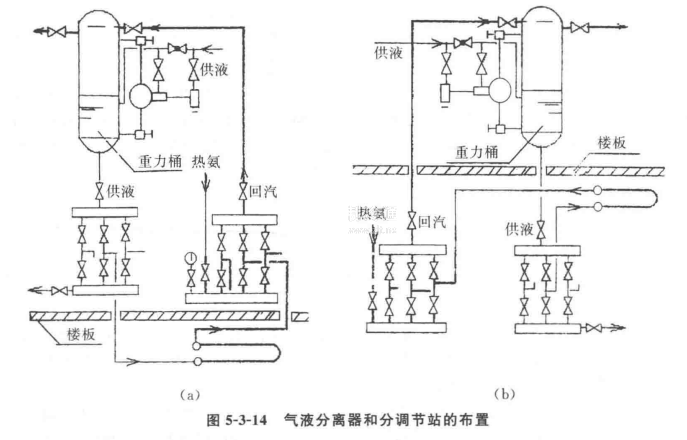

對于重力供液制冷系統，其每只氣液分離器下均設有一組氣體、液體調節站（見圖5-3-14）基本上屬于分散布置。分調站的布置方案有兩種。

A.分調節站和氣液分離器一起布置在上層，如圖5-3-14（a）所示。這樣可以避免出現“氣囊”“液囊”，但操作不大方便。

B.氣液分離器安置在上層，分調節站布置在本層，見圖5-3-14（b），這種方式操作方便，但制冷劑流向不太合理。
