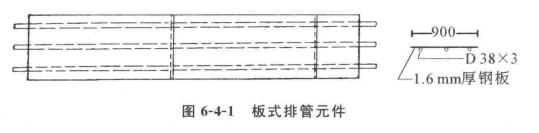

凍結物冷藏間通常采用的排管型式，按其安裝位置有墻排管和頂排管，按其構造有盤管式和集管式，按冷卻表面狀況有光滑管和翅片管。對于排管的構造、性能和設計方法，詳見《制冷原理與設備》。在確定排管形式時，除了要考慮其傳熱性能外，還要考慮應便于安裝制作和除霜操作，對于直流供液系統或重力供液系統，采用集管式排管比較合理，因為這種排管每組排管通路數較多，管內流動阻力小，而盤管式排管由于其通路少，管內冷劑流速較大，對于液泵供液系統更能發揮液泵的作用。翅片排管的傳熱系數較大，安裝緊湊，但庫溫不均勻，在單層或多層冷庫的頂層庫房內往往存在很大的區域溫差（6~8℃）。而且不便于庫內平時人工掃霜操作，有的國家近年采用一種板式排管，其元件如圖6-4-1所示。元件由3根?38×3無縫鋼管和寬900mm，厚1.6mm的薄鋼板組成的，若干個元件可拼組成所需要的頂管或墻管，板式排管與圍護結構之間形成了通風間層，板縫可用金屬片或麻布嵌填，并由于運行時排管結霜，故通風間層實際上是相當嚴密的，所以，通過圍護結構的傳入熱被冷藏間周圍的板或排管吸收而不致侵入庫內，可使庫內相對濕度達到96%~98%。
