直燃型溴化鋰吸收式冷熱水機組的結構型式

直燃型溴化鋰吸收式冷熱水機組以燃料的燃燒熱為驅動熱源，一般按雙效吸收式制冷循環制取冷水，直接利用制冷劑蒸氣的冷凝制取熱水。直燃型溴化鋰吸收式冷熱水機組常見的結構型式有熱水和冷水采用同一回路的交替供應熱水和冷水的機組，以及專設熱水器和

熱水回路的同時制冷和采暖或供熱水的機組。

①熱水和冷水采用同一回路的溴化鋰?yán)錈崴畽C(jī)組機組運行時只處于制冷或采暖工況，通過轉換閥實現工況的轉換。在夏季，機組的作用即為冷水機組，制取冷水用于空調：在冬季，高壓發生器產生的冷劑蒸氣進入蒸發器，并在傳熱管簇上冷凝，從而制取熱水用于采暖。在結構上，機組還可按溶液回路分成串聯回路和并聯回路兩種類型。

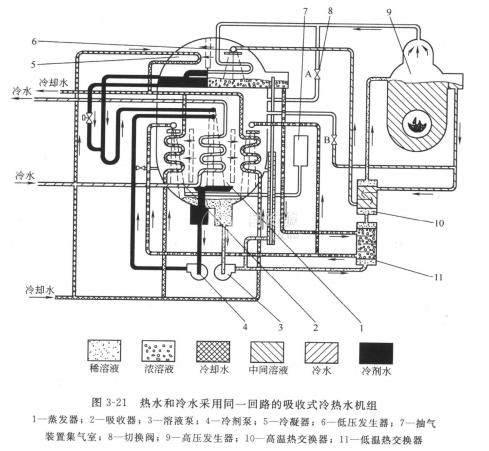

圖3-21所示為熱水和冷水采用同一回路的串聯溶液回路吸收式冷熱水機組。機組是三簡式結構。其主要熱交換器中，蒸發器1和吸收器2并列布置在左側的下簡體內：冷凝器5和低壓發生器6并列布置在左側的上簡體內：高壓發生器9則單獨布置在右側的筒體內。其特點是吸收器由布置在蒸發器兩側的兩個傳熱管簇組成。機組運行時通過轉換閥A和B實現制冷或采暖工況的轉換。

在制冷工況，轉換閥A和B關閉。冷卻水按并聯回路流動，即在吸收器2和冷凝器5中平行流動。溶液按串聯回路流動，即從吸收器2流出的溶液，先由溶液泵3送人高壓發生器9，再進入低壓發生器6，最后流回吸收器。稀溶液經二次加熱濃縮后成為濃溶液，然后在吸收器傳熱管簇上直接噴淋。機組按雙效制冷循環運行，通過蒸發器1制取冷水。

在采暖工況，轉換閥A和B開啟。冷卻水回路和冷劑水回路停止運行。憐水回路轉換為熱水回路。吸收器2、冷凝器5、低壓發生器6、高溫溶液熱交換器10和低溫溶液熱交換器11停止運行。溶液在高壓發生器9和吸收器2之間循環流動。稀溶液在高壓發生器9中被加熱濃縮。所發生的冷劑蒸氣經管道和閥A進人蒸發器1，并在蒸發器管簇上冷凝制取熱水。蒸發器水盤里的冷劑水濫流進入吸收器2的液囊。自高壓發生器9流出的濃溶液經閥B進入吸收器，并和進人其中的冷劑水混合成稀溶液。稀溶液被溶液泵3送人高壓發生器9，從而完成制熱循環。

在同時制冷和采暖工況，燃燒器需改用大的噴油嘴，轉換閥A和B關閉。

冷卻水按串聯回路流動。溶液按并聯回路流動。高壓發生器1產生的一部分冷劑蒸氣進人低壓發生器3，機組按雙效制冷循環運行，通過蒸發器5制取冷水。同時，高壓發生器1產生的一部分冷劑蒸氣進入熱水器，并在熱水器管簇上冷凝制取熱水。這時，熱水溫度最高可達95℃，可供采暖或作生活熱水之用。

②專設熱水器和熱水回路的吸收式冷熱水機組機組運行時通常只處于制冷或采暖工況，通過轉換閥實現工況的轉換。在夏季，機組的作用即為冷水機組，制取冷水用于空調；在冬季，高壓發生器產生的冷劑蒸氣進入專設的熱水器，并在傳熱管簇上冷凝，從而制取熱水用于采暖。在結構上采取一定的措施，這種機組可以做到在制取冷水用于空調的同時供應一部分生活用熱水，也可以做到同時供應熱水和冷水。這種機組也可按溶液回路分成串聯回路和并聯回路兩種類型。

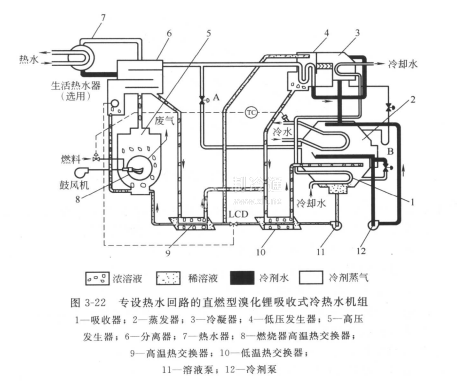

圖3-22所示為一種專設熱水器和熱水回路的并聯溶液回路吸收式冷熱水機組。機組是三簡式結構，其特點是：蒸發器2和吸收器1為上下布置；在高壓發生器筒體的頂部有專設的熱水器。機組運行時通過轉換閥A和B實現工況的轉換。

在制冷工況，轉換閥A和B關閉。冷卻水按串聯回路流動。溶液按并聯回路流動，即從吸收器1流出的稀溶液由溶液泵11輸送，通過低溫?zé)峤粨Q器10后，平行地送入低壓發生器4和高壓發生器5，經加熱濃縮后成為濃溶液，然后在吸收器管簇上直接噴淋。機組按雙效制冷循環運行，通過蒸發器2制取冷水。

這時，還可通過熱水器制取熱水。高壓發生器5所發生的冷劑蒸氣經分離器6進

入熱水器7，在其管簇上冷凝制取熱水，供生活熱水應用。

在采暖工況，轉換閥A和B開啟。冷卻水回路和冷劑水回路停止運行冷水回路轉換為熱水回路。吸收器1、冷凝器3和低壓發生器4停止運行。溶液按并聯回路流動，從吸收器1流出的稀溶液，在低溫?zé)峤粨Q器10后分流，平行地進入低壓發生器4和高壓發生器5.稀溶液在高壓發生器5中被加熱濃縮。所發生的冷劑蒸氣經分離器6和閥A進入蒸發器2，并在蒸發器管簇上冷凝制取熱水。在蒸發器液囊里的冷劑水經閥B進人吸收器1的液囊。來自二個發生器的溶液在低溫?zé)峤粨Q器10前混合，進人吸收器1后和進人其中的冷劑水混合成稀溶液，如此，完成了制熱循環。這時，還可通過熱水器7制取生活熱水。

在制冷或采暖的同時制取生活熱水是這種機組的一種特殊應用形式。通常制取生活熱水的熱量以不超過總熱量的15%為宜。
