1. 設計說明書

主要是簡述設計意圖和要求，對于設計內容比較簡單的可以不另寫說明書，而以附注形式列在圖紙上。

2.設計計算書其主要內容有：

（1）計算依據：包括基礎資料、設計參數、各庫房的冷藏或加工能力及其平面布置圖等。

（2）制冷方案設計：主要指制冷劑的選擇，壓縮級數的確定，蒸發溫度回路的劃分，系統的供液方式等。

（3）制冷負荷計算：包括庫房及制冰耗冷量計算和冷卻設備及機器負荷計算。

（4）制冷機器、設備以及所有管道閥門等的選型計算。

（5）制冷設備及管道隔熱層厚度的確定。

施工圖階段的設計計算書，要求公式正確，步驟清楚，選用的參數要恰當，以便計算結果精確，設備選用合理。

3.施工圖紙

（1）主要工藝圖紙制冷系統原理圖制冷系統透視圖制冷管道安裝平面圖及必要的剖面圖（張數以表達清楚管道立面關系為原則）。

（2）設備安裝圖表達中間冷卻器、低壓循環桶、冷風機、空氣幕等設備的安裝具體要求。

（3）非標設備的制作圖表達調節站、加氨站、墻、頂排管、擱架排管、魚盤、送風道、吊架、加水器等非標設備的制作具體要求。

（4）向土建提出的條件圖

一次條件圖：

機器、設備基礎

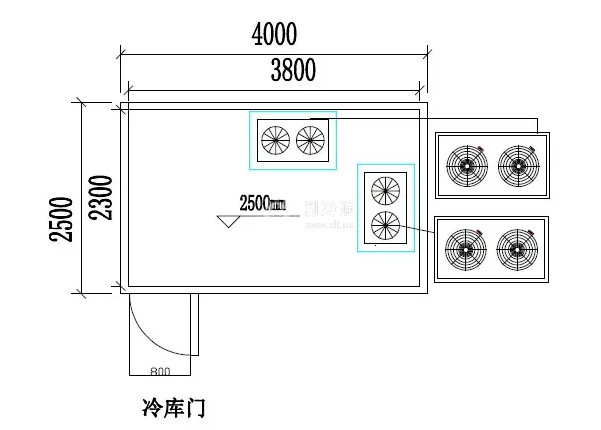

機器、設備平面布置圖

二次條件圖：（建筑物上的）預留孔、預埋件圖

（5）其他圖紙：如大樣圖、隔熱層包扎圖及套用的通用圖以及有關資料。

4.制冷裝置安裝說明書

安裝說明書是指對本工程的機器、設備、管道、閥門等安裝的特殊要求加以說明的文件，它與施工圖具有同等的效力。對于比較簡單的工程或設計安裝單位對制冷工藝比較熟悉的，一般可不寫安裝說明書，而以附注的形式列在施工圖紙上。

5. 設備材料規格表

列出設備材料的名稱、規格、型號、數量、重量以及生產廠家等項目。
