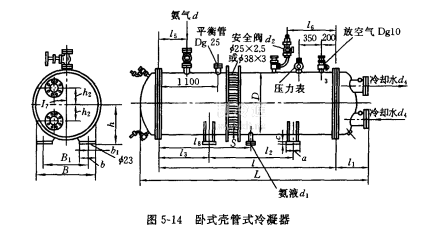

1，臥式殼管式冷凝器臥式殼管式冷凝器的構造如圖5-14所示。其主體部分是在一鋼制無縫鋼管或用鋼板卷制焊接而成的簡體內，裝有一組換熱管簇，管簇兩端焊接或脹接于管板上，將管內、管外分成兩個空間。

管內為冷卻水，管外為制冷劑蒸氣。制冷劑蒸氣通過管壁將熱傳給冷卻水而冷凝成液體。簡體兩端裝了有分水肋的端蓋，分水肋將管簇分為幾股流道，使冷卻水在管簇內多次往返流動，以提高冷卻水的利用率。冷卻水在管簇中每往或返一次稱為一個流程。冷凝器上部有制冷劑蒸氣的入口，下部有制冷劑液體的出口。此外上部還設有安全閥、壓力表、放空氣閥和平衡管的接頭。為了在開始使用時趕走冷卻水側的空氣，在端蓋上部裝有放氣閥，為了在停止使用時能將端蓋內的水全部放出，避免冬季水結冰凍裂水管和端蓋，在端蓋下方裝有放水閥。

臥式殼管式冷凝器的優點是傳熱系數較高；冷卻水耗量較少；將壓縮機、油分離器等安裝在其上面，可以方便而緊湊地組裝成制冷機組。其缺點是清除水垢較困難，占室內地面較大。臥式殼管式冷凝器廣泛地用于大、中、小型制冷機中，尤其是水質較好和水量不夠的地方。凍干機和冷庫中也常用這種冷凝器。
