液壓壓塞是目前醫藥凍干機中使用最多的形式，它有單活塞桿液壓壓塞、雙桿橋式液壓壓塞和手動液壓壓塞等，用得最普遍的是單活塞桿液壓壓塞。

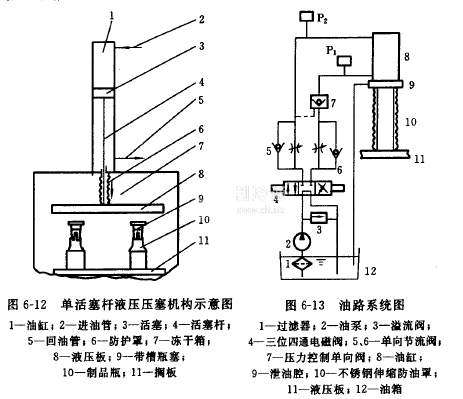

圖6-12所示的是單活塞桿液壓壓塞機構示意圖，該機構主要由油缸、活塞、活塞桿、液壓板、擱板和油路系統（圖6-13）所組成。
油路系統在圖6-13所示位置時，三位四通電磁閥中位與液壓油路相連通。油泵泵出的油通過中位返回油箱，活塞、活塞桿不動。三位四通電磁閥右移，其左位與油路連通，油泵泵出的油經三位四通電磁閥左位的通路、單向節流閥5，進入油缸上腔，推動活塞、活塞桿下移，帶動液壓板下行，縮短了液壓板與擱板間的距離，將瓶塞的圓柱部分壓入瓶口。油缸下腔中的油經壓力控制單向閥7（此時進油管上的壓力油將單向閥7頂開）、單向節流閥6中的節流閥、三位四通電磁閥右位通道流回油箱。若三位四通電磁閥左移，其右位與液壓油路相連接，使其上部的油路與右移時相反，即油泵
泵出的壓力油進入活塞下腔，推動活塞上行，活塞上腔的油被排出流回油箱。
過濾器1是用來保護油泵和閥運轉清潔。滋流閥3保護油泵和油路系統的壓力不會過高，以免損壞油泵和閥。壓力控制單向閥7的作用是在停泵后，由于活塞懸掛的擱板組的重力作用，會使活塞向下滑行，壓力控制單向閥就是阻塞住排油通道，不讓活塞下行，若操作者要擱板下行，則可啟動油泵，將三位四通電磁閥的左位與油路相通，壓力控制單向閥7中進人的壓力油頂開單向閥，活塞下腔的油可順利地流回油箱。泄油腔9是高壓的油缸下腔與真空的凍干箱之間的一個過渡腔，用于將油缸滲透出來的油流回油箱。不銹鋼伸縮防油罩10是防止活塞桿上的油膜在真空的凍干箱中揮發，污染藥品，因此在其上應裝真空管閥和真空表，以備驗
證其密封性能。這種不銹鋼伸縮防油罩價格很高，容易產生泄漏，維修也不方便，其表面形狀折疊很深，難于清洗干凈，每次使用前均需驗證其不漏，才能使用，是這種壓塞方法的不足之處。
此外，即使油路中采用了單向閥7，仍然不能確保活塞桿長時間懸掛擱板組而不下滑。因為油路系統長期運行后，活塞與氣缸之間。閥的各零件之間會因長期的摩擦而磨損或雜物鑲嵌在密封面上，因而產生微量漏油。致使活塞桿下滑，這是不允許的。目前采用兩種辦法來解決這一問題，其一是用定位鎖使活塞桿定位在最高位置，另一是用行程開關限制活塞桿下滑的下限，當活塞桿下滑使行程開關接觸時，油泵啟動，將活塞及活塞桿又壓回最高位置。
