制冷系統壓力式溫度檢測、調節儀表使用原理

   2019-12-07 小白2159
核心提示:由漫包,毛細管和彈簧管組成的封閉空間內充滿液體(或氣體)。當被測溫度發生變化時,溫包內的液體體積由于熱脹冷縮而發生變化,對彈簧管的壓力也發生變化,追使彈簧管變形而使其自由端發生偏轉,帶動指針指出被測的溫度值。

利用感溫物質的壓力隨溫度變化而變化的性質來測量溫度,是壓力式溫度檢測、調節儀表的基本原理。

1.壓力式溫度計

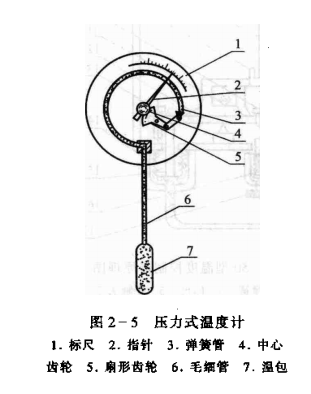

壓力式溫度計的結構原理如圖2-5所示。


由漫包,毛細管和彈簧管組成的封閉空間內充滿液體(或氣體)。當被測溫度發生變化時,溫包內的液體體積由于熱脹冷縮而發生變化,對彈簧管的壓力也發生變化,追使彈簧管變形而使其自由端發生偏轉,帶動指針指出被測的溫度值。

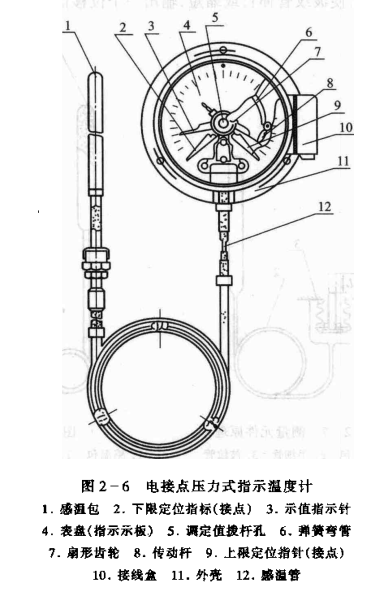

如果在儀表中心增加兩個可調節的上限和下限定位指針,即可以做成電接點壓力式指示溫度計。這三個指針相互絕緣,引出三根導線。當溫度升高到所調上限值時,指針與上限值定位指針接觸,發出溫度上限信號;當溫度降到下限值時,指針與下限值定位指針接觸,發出溫度下限信,如圖2-6所示。


目前,常用的有WTZ-288型和WTQ-288型電接點壓力式指示溫度計。適用于20m之內的工業設備上的氣體,液體和蒸氣的溫度測量,也可作為溫度調節系統的電路開關。

2.壓力式溫度控制器

各種壓力式溫度控制器,雖然在結構上各有特點,但它們的工作原理是相同的。

(1)WTZK-50型溫度控制器,WTZK-50型溫度控制器原型號為WT-1226型溫度控制器,其結構主要由感溫系統和調節機構丙部分組成。

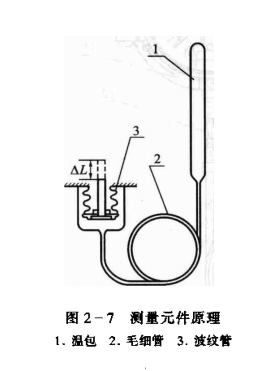

在由溫包、毛細管和波紋管所組成的密封感溫系統內,充注工質(如R12、R22或其他對溫度敏感的物質)。當溫包感受到被測溫度變化時,溫包內工質的壓力也隨著變化。這個壓力作用在波紋管上,使波紋管伸長或縮短,輸出一個位移信號,測量原理如圖2-7所示。
