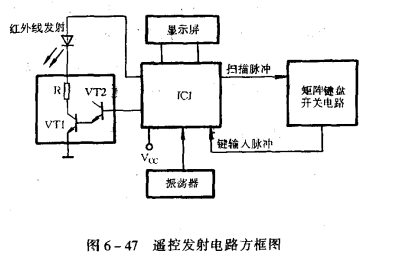

圖6-47為遙控器發射電路方框圖。遙控發射器是由專用的微電腦進行控制的。

發射器鏈翻矩陣電路由矩陣開關組成，它與微電腦控制板IC1內的掃描脈沖發生器和鍵盤信號編碼器構成了鍵命令輸人電路。當操作人員按下功能鍵時，相應的掃描脈沖通過按鍵開關輸入到IC1，使IC1內的只讀存儲器中相應的地址被讀出，進而產生相應的指令代碼，再由指令編碼器轉換成二進制數字編碼指示。

在IC1內，指令編碼器輸出的編碼指令送到編碼調制器。在編碼調制器中，38kHz的載頻信號被編碼指令脈沖調制，形成調制信號。調制信號經緩沖級至激勵管，由VTl , VT2組成的紅外信號激勵放大至足夠的功率，去驅動紅外發光管發出被38kHz調制信號調制的紅外線，通過發射器前端的輻射窗向空間發射，此信號被空調遙控接收器所接收。
