水冷式冷凝器中,制冷劑放出的熱量被冷卻水帶走。冷卻水可以是一次性使用,也可以是循環使用。用水作為冷卻介質有許多優點。

(1)水比較容易取得,江河湖海的水、井水.自來水等均可作為水源。

(2)作為冷卻介質,水溫通常低于空氣溫度,而水的對流換熱系數遠高于空氣,所以采用水冷卻可以獲得較低的冷凝溫度,對提高制冷機的能力和減少能耗均有利。故凡是有條件采用水冷卻的場合,應優先選用水冷式冷凝器。

常用的水冷式冷凝器有臥式殼管式冷凝器.立式殼管式冷凝器及套管式冷凝器等形式。臥式殼管式冷凝器是一種殼管式換熱器,分氨用和氟利昂用兩種,它們?cè)诮Y(jié)構上大體相同,只是在局部細節和金屬材料的選用上有所差異。臥式殼管式冷凝器的殼體是一個由鋼板卷制焊接成的圓柱形筒體,筒體的兩端焊有兩塊圓形的管板,兩個管板有許多位置對應的小孔,在每對相對應的小孔中裝入一根管子,管子的兩端用脹接法或焊接法緊固在管板的管孔內,組成了一組換熱直管管束。

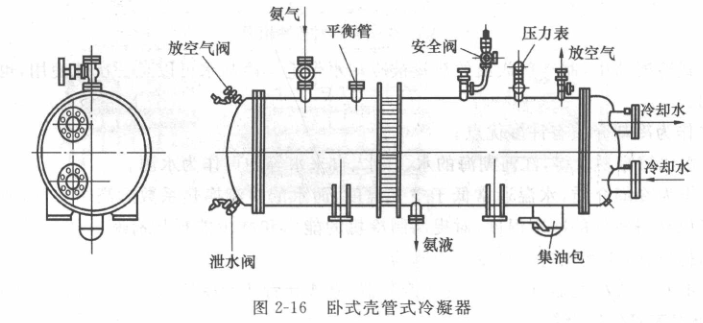

臥式殼管式冷凝器水平放置,其結構如圖2-16所示。其兩端裝有鑄鐵的端蓋,在其內側面上有經過設計互相配合的分水筋,冷卻水的進出水管接頭設在同一側的端蓋上,冷卻水是從下面進入,上面流出,以保證運行時冷凝器中所有管子始終被冷卻水充滿,不會在上部存有空氣。由于有分水筋的配合,水在管能中多次往返流動。冷卻水每向一端流動一次稱為一個“水程”國內生產的臥式殼管式冷凝器的水程數為4~10個。這樣的水路設計可以提高冷卻水的溫差,減少用水量。在另一側的端蓋上,上部有一個放空氣的旋塞,供開始運行時放掉水一側的空氣,以免影響冷卻水的流通;下部有一個泄水旋塞,用以長期停止使用時放盡冷卻水,以防止冬季凍列水管。
