設計要求

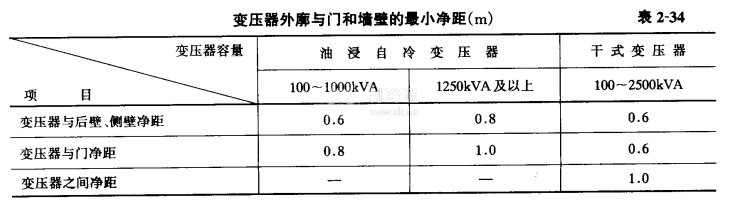

1.確定變壓器室大小時，應考慮有發展的可能，一般按大一級容量變壓器考慮，油浸變壓器外殼與墻壁和門的凈距不應小于表2-34所列出的數值，并應滿足巡視和維修的要求。

2.干式變壓器的外廓與四周墻壁的凈距不應小于0. 6m;干式變壓器之間的凈距不應小于1m。并應滿足巡視和維修的要求。

3.每臺油量為100kg及以上的三相變壓器，應安裝在單獨的變壓器室內。寬面推進的變壓器，低壓側宜朝外;窄面推進的變壓器，油枕宜朝外。

4.變壓器室的大門宜朝外開。門的寬度一般按變壓器外形尺寸加0. 5m。當一扇門的寬度≥1.5m時，應在大門上開一個0.8(寬)X 1.5(高)m的小門，以便巡視員工出入。

5.冷庫變配電所中每臺變壓器容量一般不大于1250kVA，油量不超過1000kg，因此不必考慮貯油池或擋油設施。

技術及安全要求

1.變壓器室內可安裝與變壓器有關的負荷開關，隔離開關和熔斷器，其操作機構裝在靠近門處。

2.變壓器室內，不應有非本身所用管線和明敷線路通過。

3.變壓器中性點及外殼，避雷器、開關及其操動機構的金屬底座，電纜頭、電纜保護鋼管，及所有金屬支架都必須可靠接地，保護接地可與變壓器中性點和避雷器工作接地共用一組接地裝置，接地電阻不大于4Ω。

4.變壓器室內應設置臨時連接接地線的接線柱。

變壓器室的通風

1.變壓器室一般采用自然通風，夏季的排風溫度不宜大于45℃，進風和排風的溫度差不宜大于15℃。

2.變壓器室的進風窗一般采用固定百葉窗加金屬網的措施，以防止小動物進入，出風窗采用固定百葉窗，以防止雨、雪和小動物進入。
