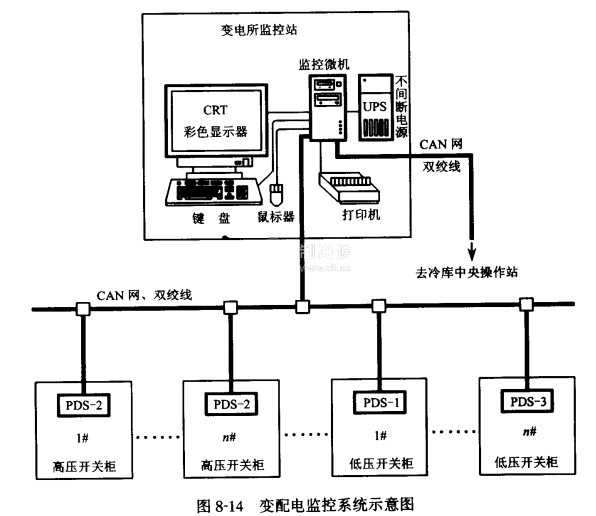

變配電監控系統也是一個分散控制集中管理、總線式拓?fù)浣Y(jié)構計算機網絡。由監控站和現場智能監控器、通信卡和傳輸介質組成。能實現對冷庫變配電系統遙測、遙信和遙控等全面管理功能。為合理調配負荷，實現優化運行，節約電能提供了必須的條件。并且可以與冷凍冷藏計算機網絡聯網。拓?fù)浣Y(jié)構如圖8-14所示。

變配電監控系統設計為分層管理模式。下位機是分布式單元監控器，具有單元繼電器保護和模擬量、開關量采集、操作回路及漢字顯示功能。上位機(監控主機)具有實時采集單元監控器的數據、對數據處理和管理及實現系統管理功能。
