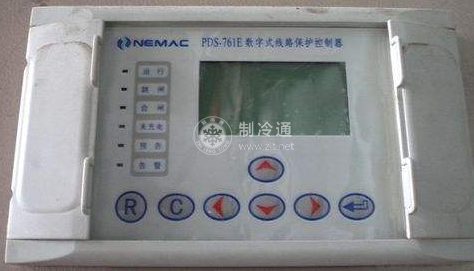

電流、電壓模擬最采集和處理功能
電流、電壓模擬量信號采自本開關柜主回路的測量TA(電流互感器)和TV(電壓互感器)二次側送來的電流、電壓信號，經過監控器內各自獨立的小TA、小TV隔離變換后，將交流電信號轉換成0~5V微機標準接收信號，該電信號經濾波電路除掉信號中的高頻干擾部分，再由電壓跟隨器實現阻抗匹配后，信號經多路選擇開關送至AM轉換器，將模擬信號轉換為數字信號后送至CPU運算、處理，計算出電流、電壓有效值、有功功率、無功功率、功率因數等數據。再傳送給通信單元，電參量除在本監控器液晶顯示屏上顯示外，還通過計算機網絡實時傳送給監控主機。
從保護TA,TV采集的信號，CPU將運算結果與給定值比較，電流、電壓是否越限、判斷是否報普或完成保護動作。
電度盤采集、轉換、處理功能
有功電能和無功電能數值，既可從采集脈沖電度表發出的脈沖信號得到，也可從有功功率、無功功率的累積得到。脈沖電度量信號采集有兩種方式，一種方式是采集光電隔離二次側輸出信號。另一種方式是采集三極管發射輸出信號。本系列監控器采用的是采集光電隔離二次側輸出信號。 脈沖電能表發出的脈沖信號經濾波電路，除掉信號中的高頻干擾分量。經光電拱合器隔離，使內、外部信號沒有電的聯系。但內部信號能正確反應外部信號。再經過整形電路使畸變的脈沖信號得以整形后，送人CPU處理，處理后的數據。再傳送給通信單元，有功和無功電能除在本監控器液晶顯示屏上顯示外，還通過計算機網絡傳送給監控主機。
