高壓儲氨器的作用及結構特點

高壓儲氨器用于儲存來自冷凝器的高壓氨液，以適應冷負荷變化時調節系統氨液的循環量，并減小系統內補充氨的次數，起高、低壓之間液封的作用，防止高、低壓之間串通。

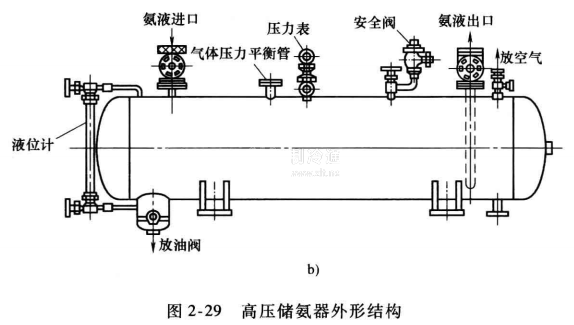

高壓儲氨器大多制成臥式結構，其上部有壓力表、安全閥、進出液口、氣體壓力平衡管，下部有放油閥等。高壓儲氨器的液位計用于指示儲液量，其液位高度一般不超過筒體直徑的80%。因出液口設在容器上部，需裝一根伸到容器底部的輸液管，在工況變化時能保證供液。高壓儲氨器的外形結構如圖所示。

低壓循環儲液器的作用、結構及工作特點

低壓循環儲液器在屏蔽氨泵供液系統中用于儲存循環使用的低壓氨液，同時又可以起氣液分離作用，必要時可專供蒸發器融霜或檢修時排液之用。立式低壓循環儲液器由鋼板殼體和封頭焊接而成，其上部側面的進氣管與庫房回氣總管相接，立式低壓循環儲液器的外形結構如圖所示。

從庫房來的氣液兩相流體進入容器后，速度驟降至0. 5m/。以下，并改變流向，加之傘形擋板的作用，使氣液實現分離。為避免進氣直接沖擊桶底，影響屏蔽氨泵的連續性供液，進氣管下端周?chē)_(kāi)口，并焊有底板。低壓循環儲液器的出液管有兩個方位:一個方位是從底部引出.另一個方位是從桶身兩側接出。立式低壓循環儲液器高度較高，氣液分離效果好，對安全運行有利，同時占地面積小，但設備間需要一定的高度。
