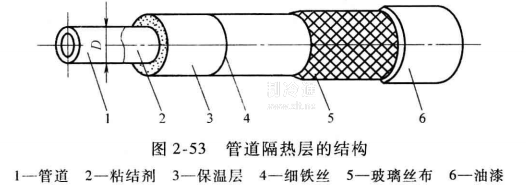

在制冷系統質量檢查合格后，應對制冷系統管道進行涂裝、隔熱、防潮、保護，以及顏色標識處理。管道隔熱施工應在制冷系統進行氣密性試驗、抽真空試驗和充入制冷劑檢漏全部合格之后再進行，隔熱層的厚度不應超過設計厚度的10%，并在室溫條件下表面不會出現結露或結霜現象。管道隔熱層由以下幾個部分構成，如圖2-53所示。

①防腐層，為了防止管道金屬表面腐蝕，一般在敷設隔熱層之前先涂裝防銹漆。

②隔熱層，通常用一層熱導率很小的材料覆蓋在冷表面上。

③防潮層，為了防止隔熱材料受潮而降低隔熱效果，一般在隔熱材料外表增加一層防潮材料。

④保護層，為了保護隔熱材料不受損壞，延長使用期限，常用金屬薄板制成的保護殼、石棉水泥保護層、玻璃布外涂裝保護層等敷設在防潮層外表面。

⑤著色層，在保護層外表面涂裝以各色油性調和漆，以區別管道內不同狀態的工質。
