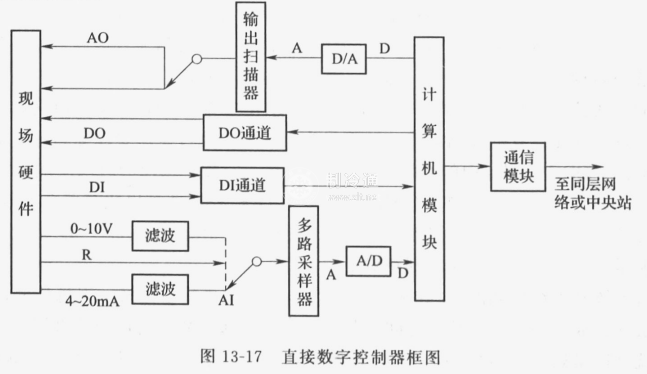

直接數字控制器是一種多回路的數字控制器，它以計算機微處理器為核心，加上過程輸入、輸出通道組成，圖13-17是直接數字控制器框圖。來自傳感器的被控參數(經調理電路轉變成輸入信號)，利用多路采樣器按順序進行采樣，然后經A/D(模/數)轉換輸入計算機微處理器，計算機微處理器按預先確定的控制算法，分別對各路參數進行比較、分析和計算，最后將結果經D/A(數/模)轉換器、輸出掃描器，按順序送到相應的執行器，實現對生產過程的參數控制。

DDC控制器配用的傳感器由設計決定,制冷空調中常用的有以下幾種類型:

(1)溫度傳感器負溫度系數熱敏電阻NTC (20kΩ· 25℃)、鉑熱電阻Pt100或銅熱電阻Cu50、銅/康銅熱電偶(銅/鎳銅熱電偶)。

(2)相對濕度傳感器電容式或電阻型電子濕度傳感器。

(3)壓力傳感器半導體壓電阻抗擴散型、靜電容量型等。

任何一個DDC控制器都有與其他DDC控制器及中央站進行通信的功能，以實現全面的整體信息共享、信息傳輸。
