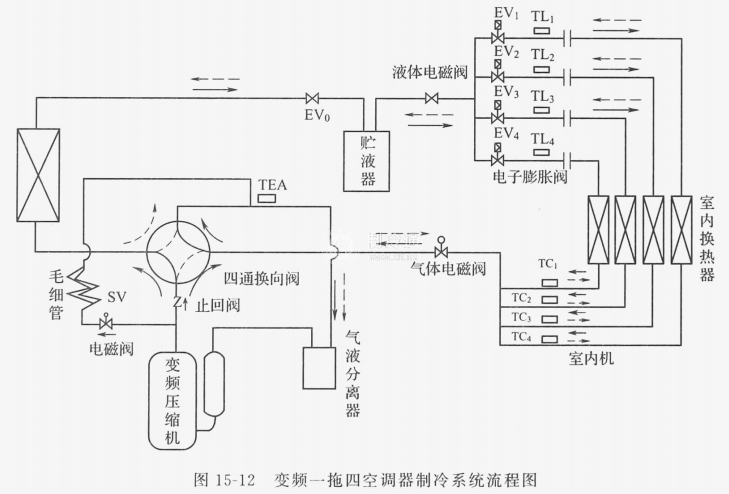

變頻一拖多空調器的制冷系統較復雜，為了與變頻壓縮機相適應，系統中有電子膨脹閥、貯液器等普通空調器沒有的部件，圖15-12為變頻調速一拖四分體式空調器的制冷系統流程圖。
當空調器按制冷運行方式運轉時，由壓縮機排出的制冷劑液體經止回閥和四通換向閥進入室外機換熱器，向環境空氣放出熱覺后凝結成為液體，通過電子膨脹閥EV0,貯液器和液體電磁閥后分成四路，由電子膨脹閥EV1~EV4節流，進入室內機換熱器吸收熱雖，氣化后匯合在一起經氣體電磁閥、電磁換向閥和氣液分離器，又被壓縮機吸入。此時的循環方向在圖15-12中以實線箭頭表示。按制冷運行方式運轉時，電子膨脹閥EV0全開，不起任何作用。電子膨脹閥EV1~EV4起節流作用，并根據各室內機的冷負荷調節制冷劑液體的流量。變頻壓縮機根據總的冷負荷相應地改變轉速。
當空調器按制熱運行方式運轉時，由壓縮機排出的制冷劑液體經止回閥、四通換向閥和氣體電磁閥進入各個室內機換熱器，向室內空氣放出熱量后凝結成為液體，經電子膨脹閥EV1~EV4并匯流到貯液器，由電子膨脹閥EV0節流，進入室外機換熱器吸收熱量，氣化后經電磁換向閥和氣液分離器回到壓縮機。此時的循環方向在圖中以虛線箭頭表示。按制熱運行方式運轉時，電子膨脹閥EV0起節流作用，電子膨脹閥EV1~EV4起冷凝壓力調節閥的作用，即根據各室內機的熱負荷控制其制冷劑液體的流量。
在制熱運行方式運轉時，隨著室外溫度的下降，室內外傳熱溫差增大，房間熱負荷也增大，當空調器增大制熱量小于房間熱負荷時，可以停止一臺室內機，只由另三臺室內機工作，向三個房間供熱。同理，如房間冷負荷超過空調器最大制冷量時，也可只開三臺室內機。
