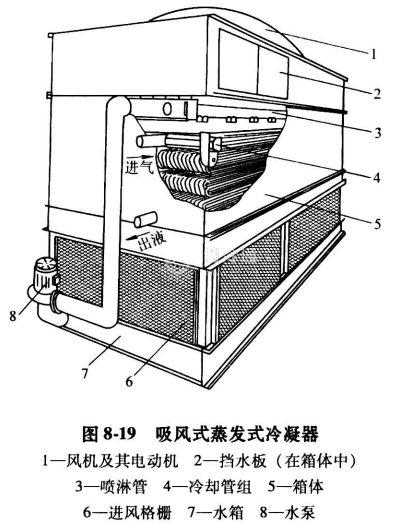

蒸發式冷凝器的風機可以安裝在箱體頂部，空氣從箱體下部格柵吸入、由頂部排出，這種結構稱為吸風式，或稱為抽風式(見圖8-19)。吸風式蒸發式冷凝器冷卻管組處的氣流較均勻，箱內始終保持負壓，水的蒸發溫度低，故水易蒸發，傳熱效果好。缺點是帶有水分的濕空氣流經風機及其電動機，容易使風機腐蝕損壞。故風機所用電動機應采用全封閉式。蒸發式冷凝器的風機也可以安裝在箱體下部兩側，空氣在風機的壓送下，由下往上輸送，這種結構稱為鼓風式。

蒸發式冷凝器大多應用在大型的氨制冷系統中，隨著蒸發式冷凝器結構上的完善，其性能也得到了提高，在鹵代烴類制冷劑的中央空調系統也將大量使用，尤其是在缺水地區使用蒸發式冷凝器的應用前景十分廣闊。考慮到蒸發式冷凝器的工作環境在室外，且高溫潮濕，容易造成外殼腐蝕，而且還存在著水質問題，同時由于管子表面上的水不斷蒸發結垢，換熱器結垢又將大大降低蒸發式冷凝器的換熱性能。因此可以采用具有自動脫垢功能的懸臂型蒸發式冷凝器，在冷凝器中采用少量連續排水裝置和大水量、密集型布水器，冷凝器制作時進行防垢處理，以及設置預冷器和擋水板等措施來解決蒸發冷凝器的結構問題。
