通風式冷卻塔有兩種:

1)自然通風冷卻塔(雙曲線型塔)。起初這類塔用于大型發電裝置，被加熱、加濕的空氣與周?chē)諝獯嬖诿芏炔睿諝獗徽T導入塔內。

2)機械通風冷卻塔。風機可設在空氣入口側或出口側，水自上而下而空氣可自下而上(逆流式)，或水平方向流入(橫流式)。

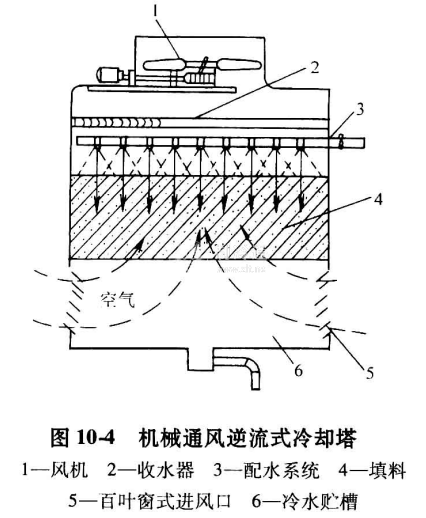

圖10-4為較大型的機械通風逆流式冷卻塔，一般是多格(座)塔連成一排，每格塔成正方形或矩形，從兩面進風。只有在單個塔時才做成圓形，如制冷系統中(水量小于1000t/h )的玻璃鋼冷卻塔。

熱水通過上水管進入冷卻塔，通過管式配水系統3，使熱水灑到填料4上，穿過填料，落入塔底貯槽，冷卻后的水可重復使用。空氣從進風口5進入塔內，穿過填料下的雨區，與熱水成相反方向(逆流)穿過填料，通過收水器2、風機1，從風筒排出。

淋水密度一般為qm=12~16t/( m2·h)。過大的淋水密度，氣流阻力會急劇增加，引起阻塞現象。通過填料斷面的風速一般為w=2.2~3.0m/s，不宜過大，否則會帶來大的風吹損失及阻力。2.8m/s風速會將直徑0. 5mm水滴吹走，薄膜式填料風速可以大一些，點滴式填料則風速應小一些。進風口面積和填料斷面面積之比一般取0.5~0.6為宜。

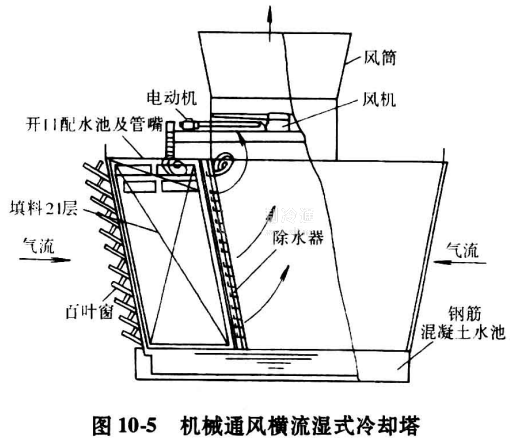

圖10-5為機械通風橫流濕式冷卻塔，用風機來抽風，一般填料處迎風面風速取w=2.2~3.0m/s.配水用池式，為保證水深比較均勻，配水盤可以分多格，盤底打孔，大塔再裝噴嘴將熱水灑向填料，然后流入底部水池。淋水密度一般為qm=30~40t(m2·h)，大者可達qm=50t(m2·h)。填料傾斜安裝，以保證運行時水不灑到填料外。對點滴式填料，傾角可較薄膜式填料傾角再大4°~5°。 200t/h以下小型塔薄膜填料形狀改進后，填料可不傾斜。進風口安裝百葉窗，百葉面與水平夾角取45°~60°。

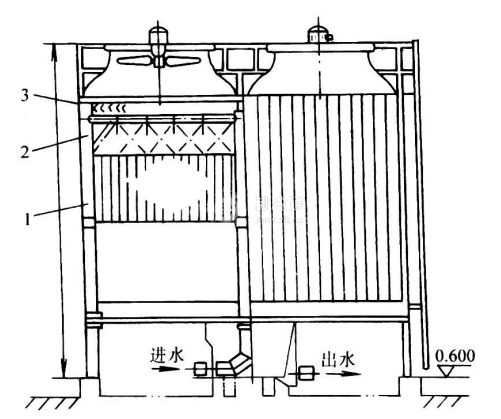

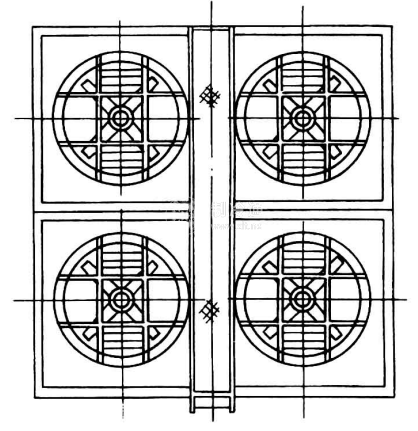

圖10-6為多臺風機機械通風冷卻塔，即一座塔上安裝多臺風機，用于橫流式冷卻塔，亦可用于逆流式冷卻塔。這種塔的優點是占地少、投資少，包括低的建筑費用及管理費用。風機之間對熱羽流有相互促進作用,因而羽流上升高度大，不易形成熱空氣向進風口回流。
